(正式版）SH/T 3551-2024石油化工仪表工程施工及验收规范解析

掌好舵找准方向，扬好帆付诸于行！

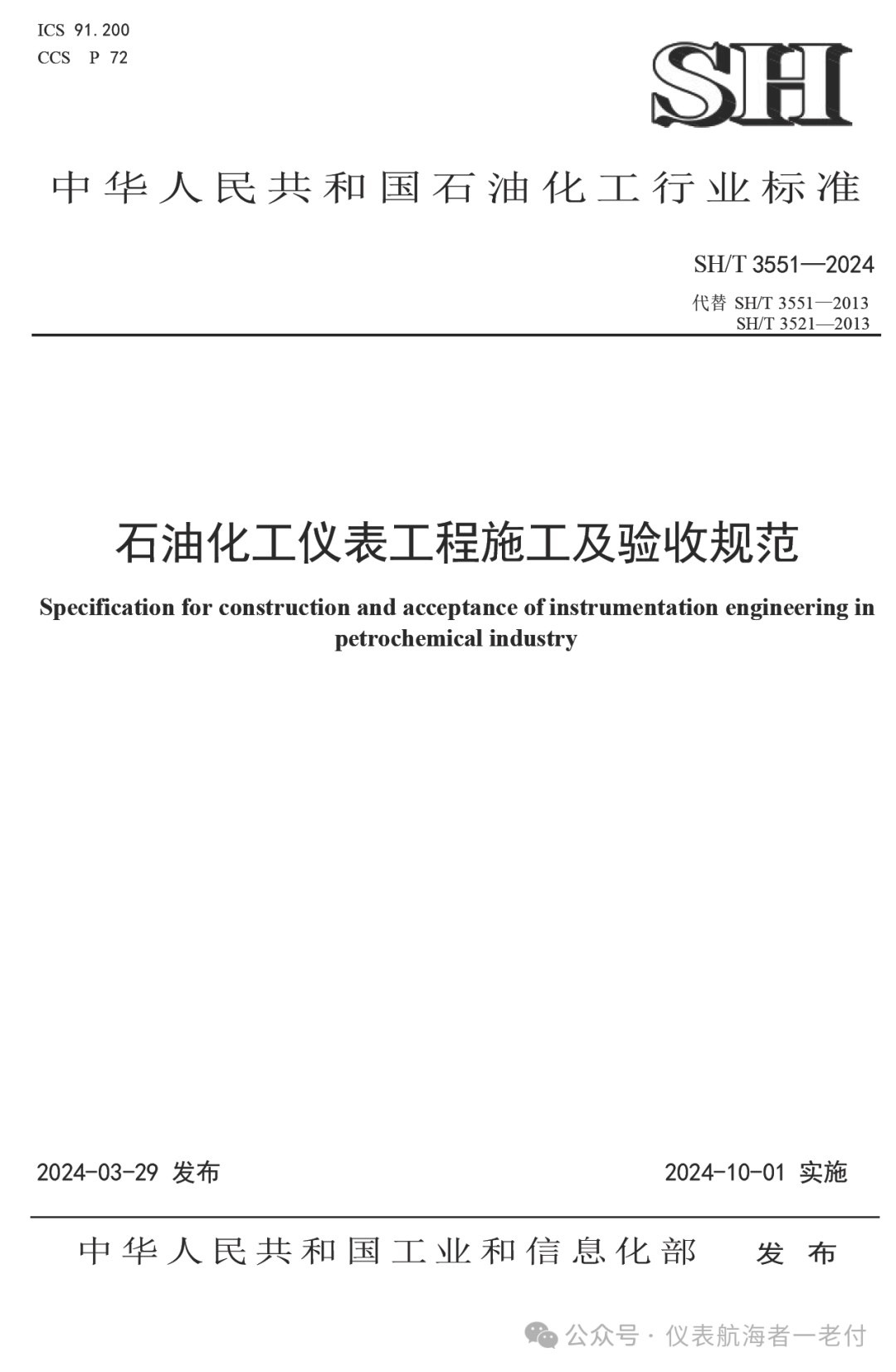

随着石油化工行业的不断发展，仪表工程作为确保装置安全、高效运行的关键环节，其施工及验收标准也日益受到重视。2024年，中国石油化工集团公司发布了（正式版）SHT 3551-2024《石油化工仪表工程施工及验收规范》，这一新标准的出台，为石油化工仪表工程的施工及验收提供了更为详尽和科学的指导。

一、标准背景与修订历程

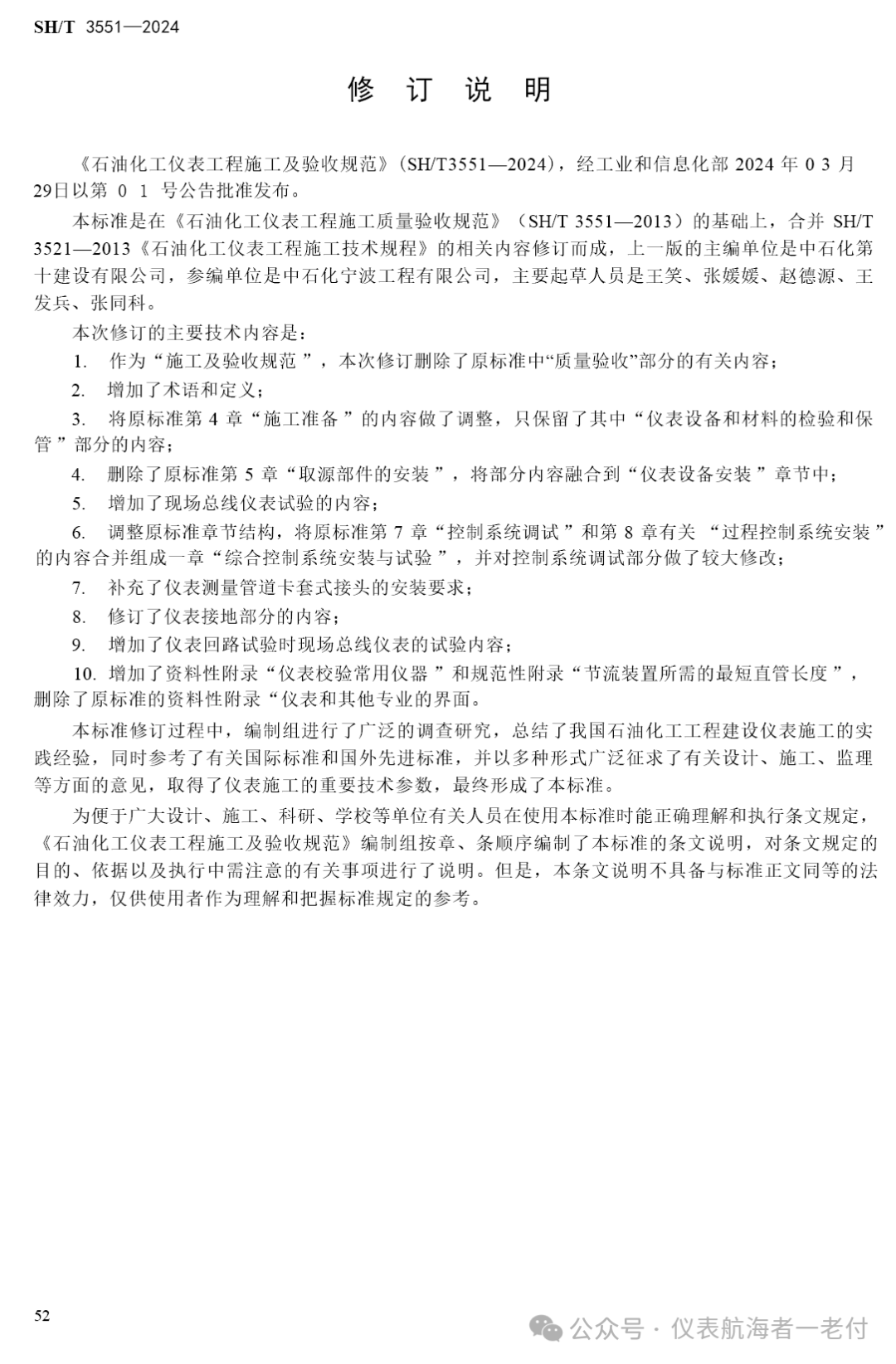

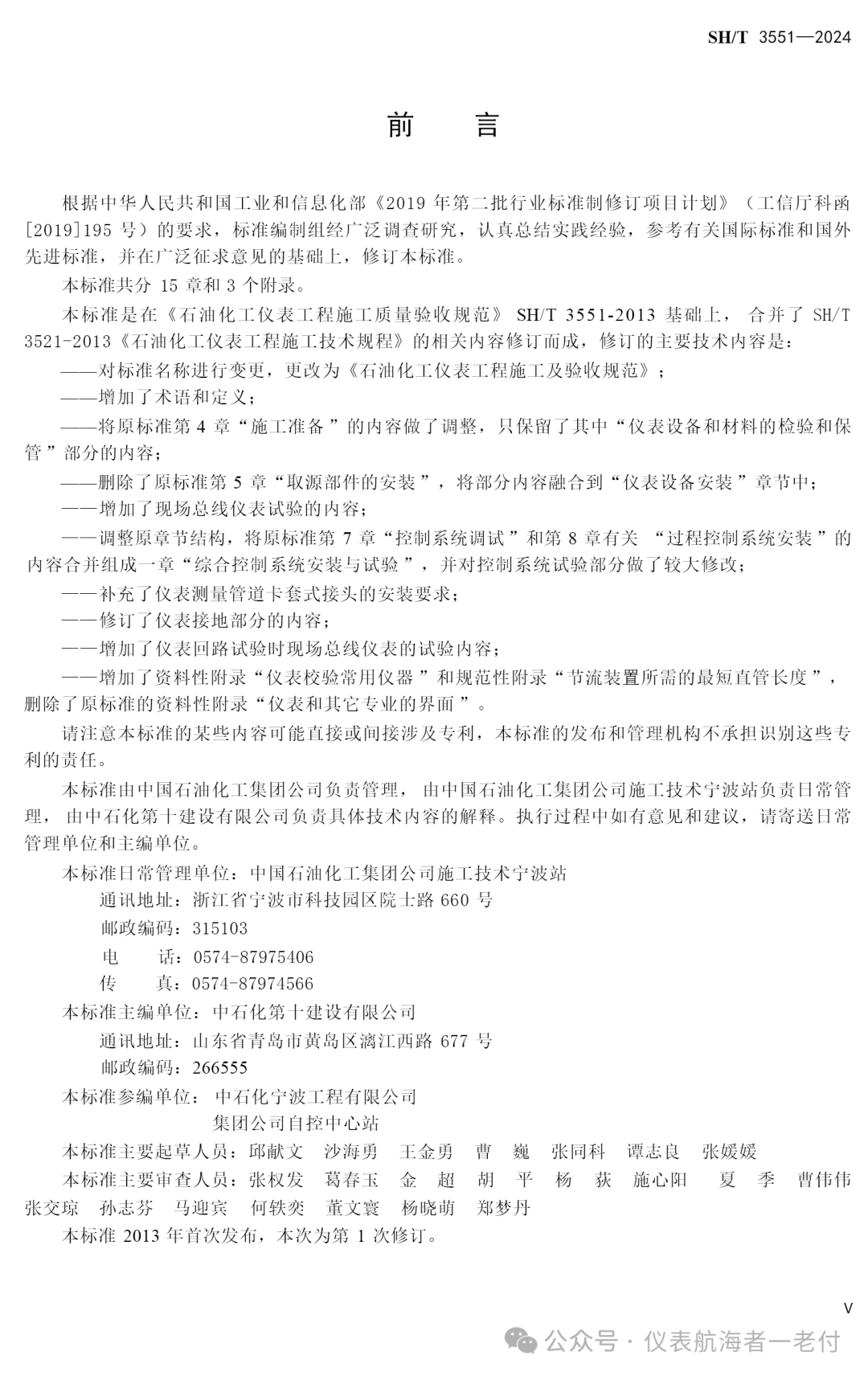

（正式版）SHT 3551-2024《石油化工仪表工程施工及验收规范》是在SH/T 3551-2013《石油化工仪表工程施工质量验收规范》的基础上，合并了SH/T 3521-2013《石油化工仪表工程施工技术规程》的相关内容修订而成。此次修订旨在提高标准的全面性和实用性，更好地适应当前石油化工仪表工程的实际需求。

二、标准结构与主要内容

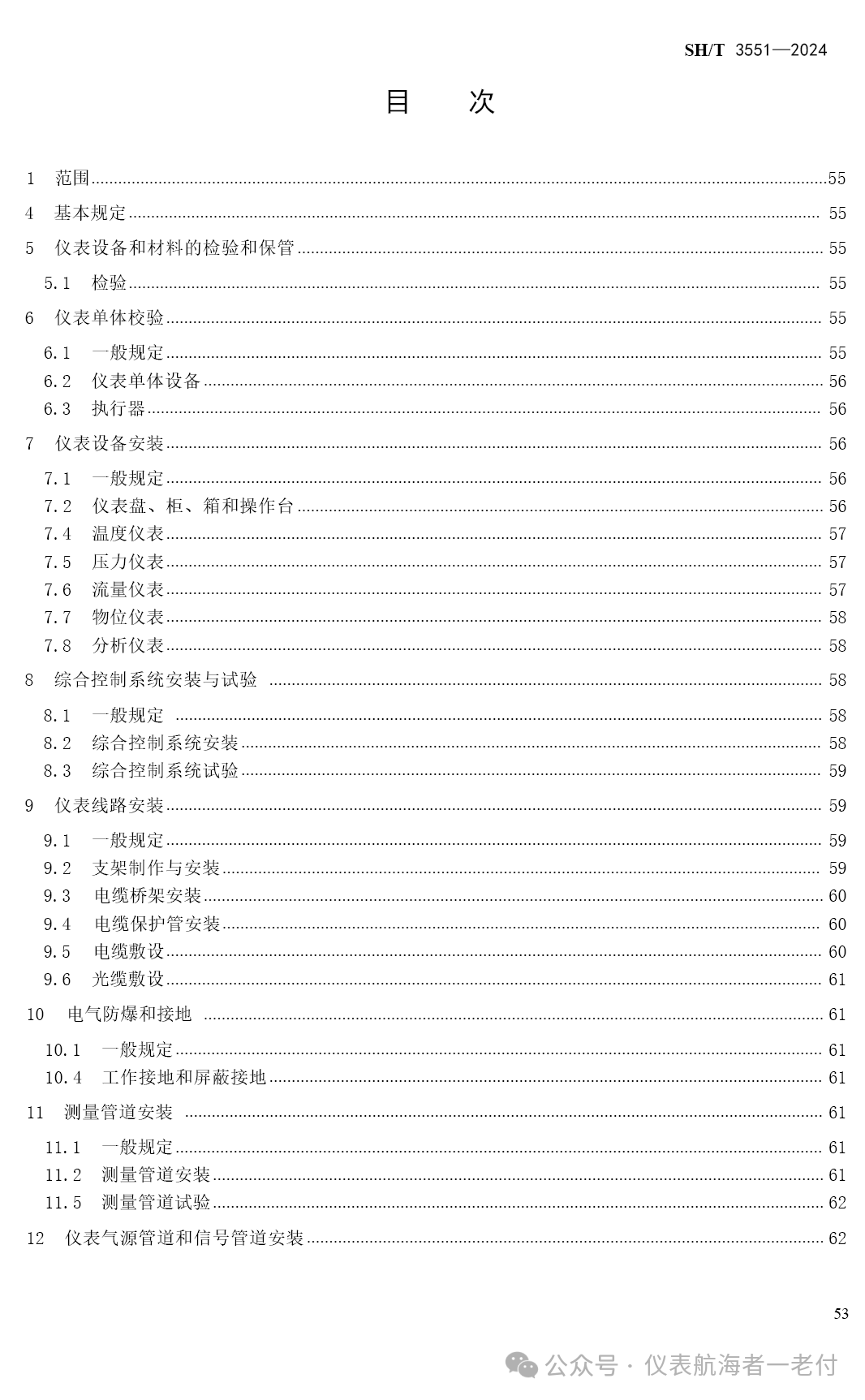

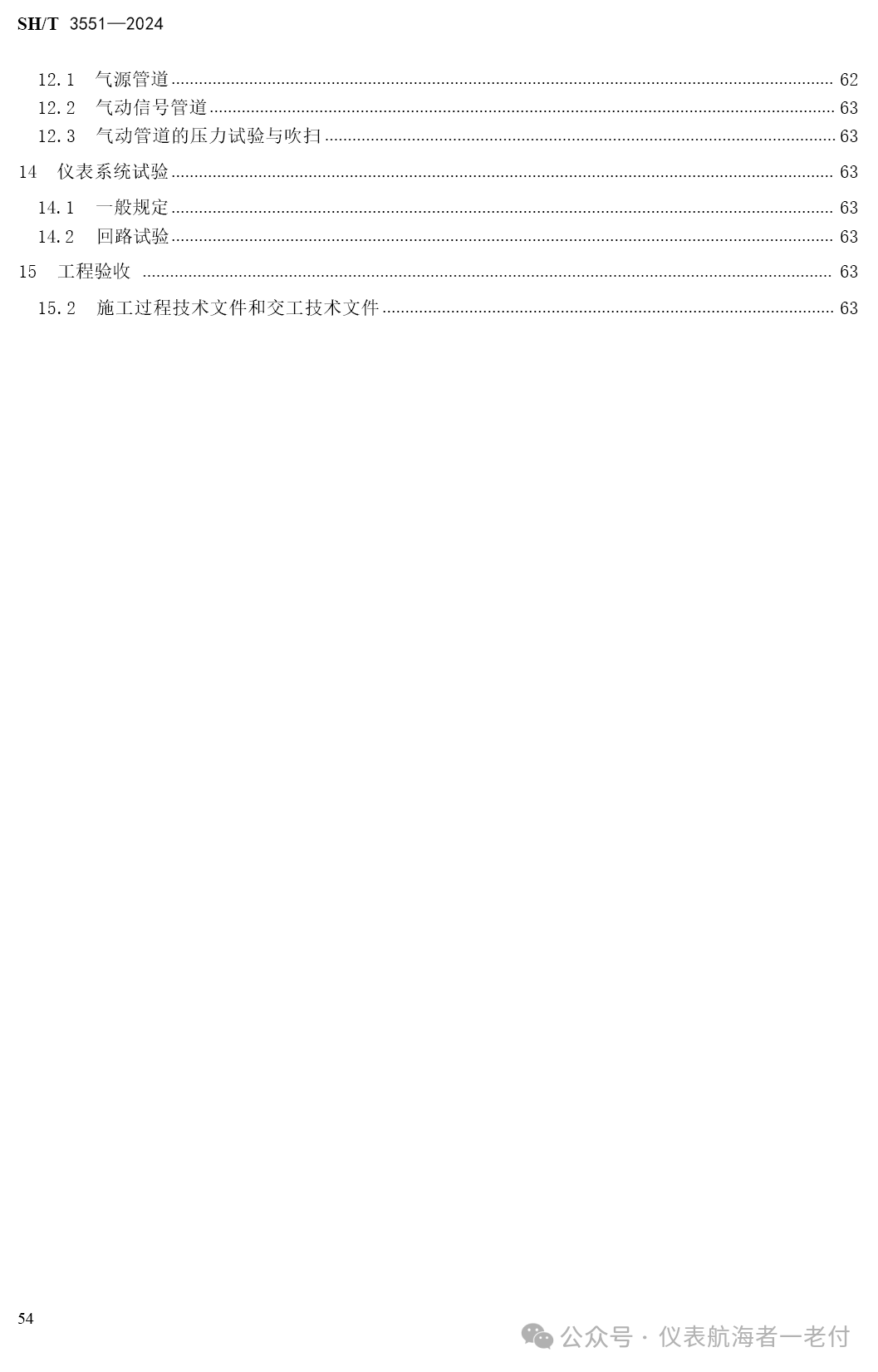

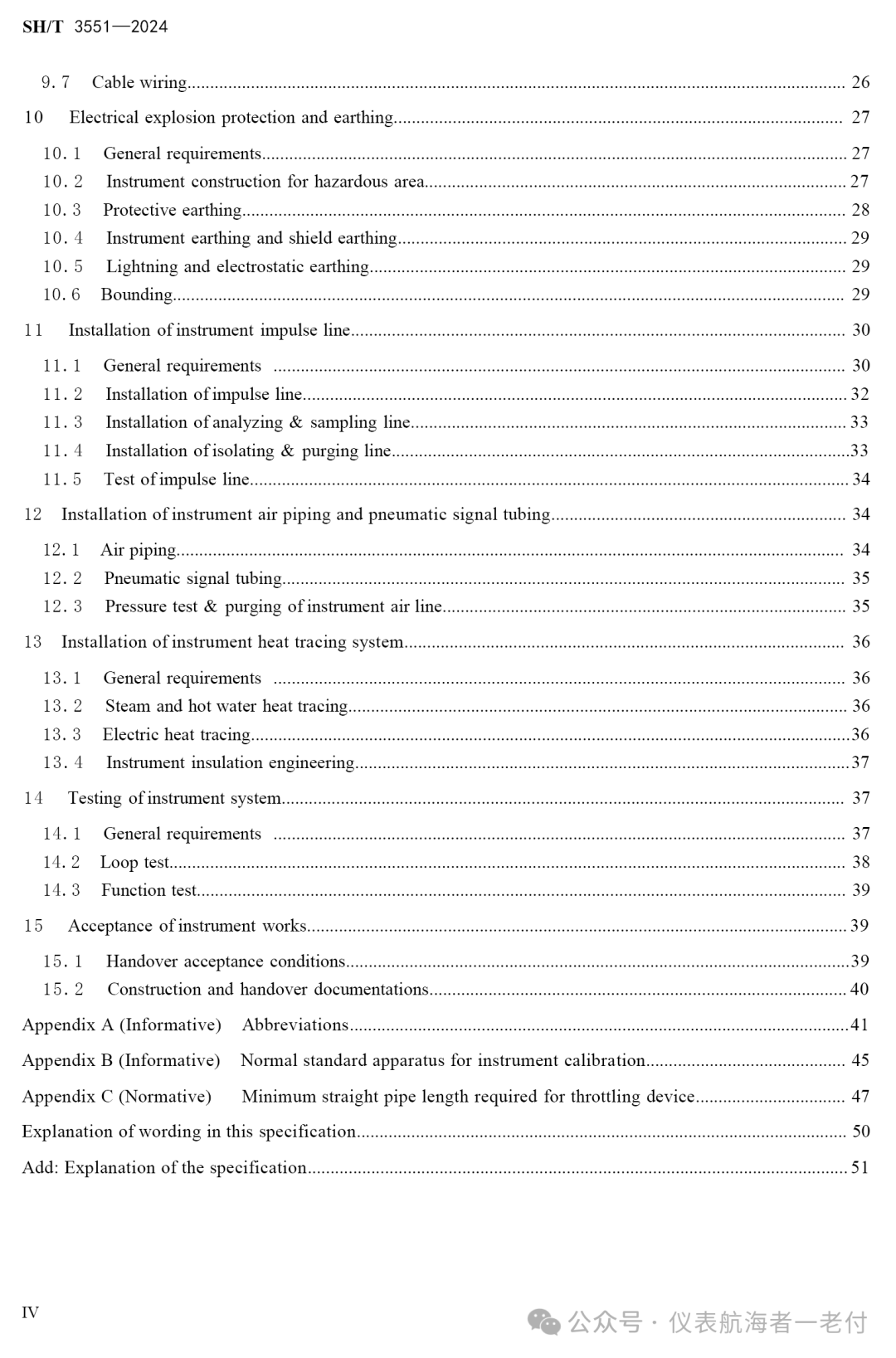

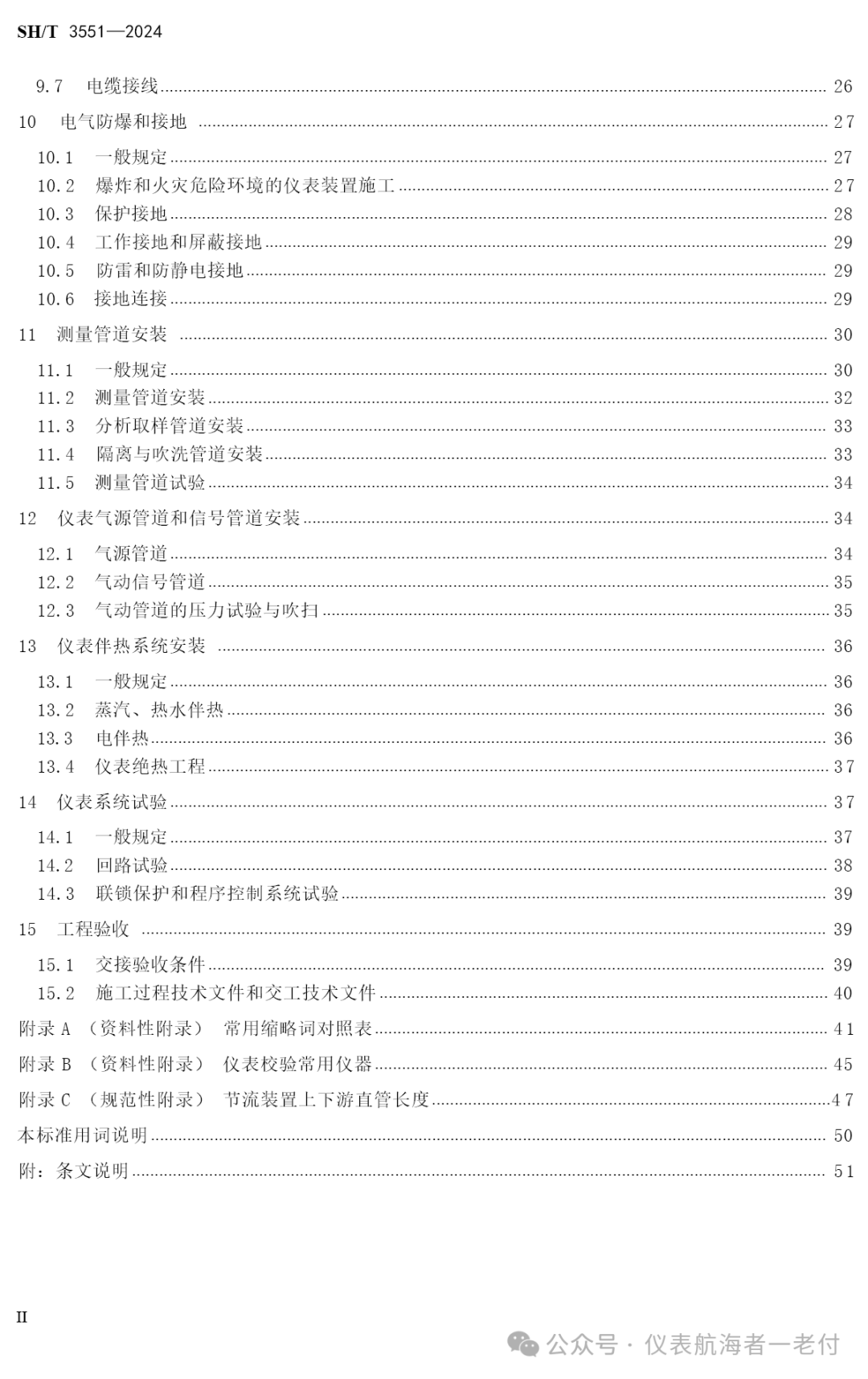

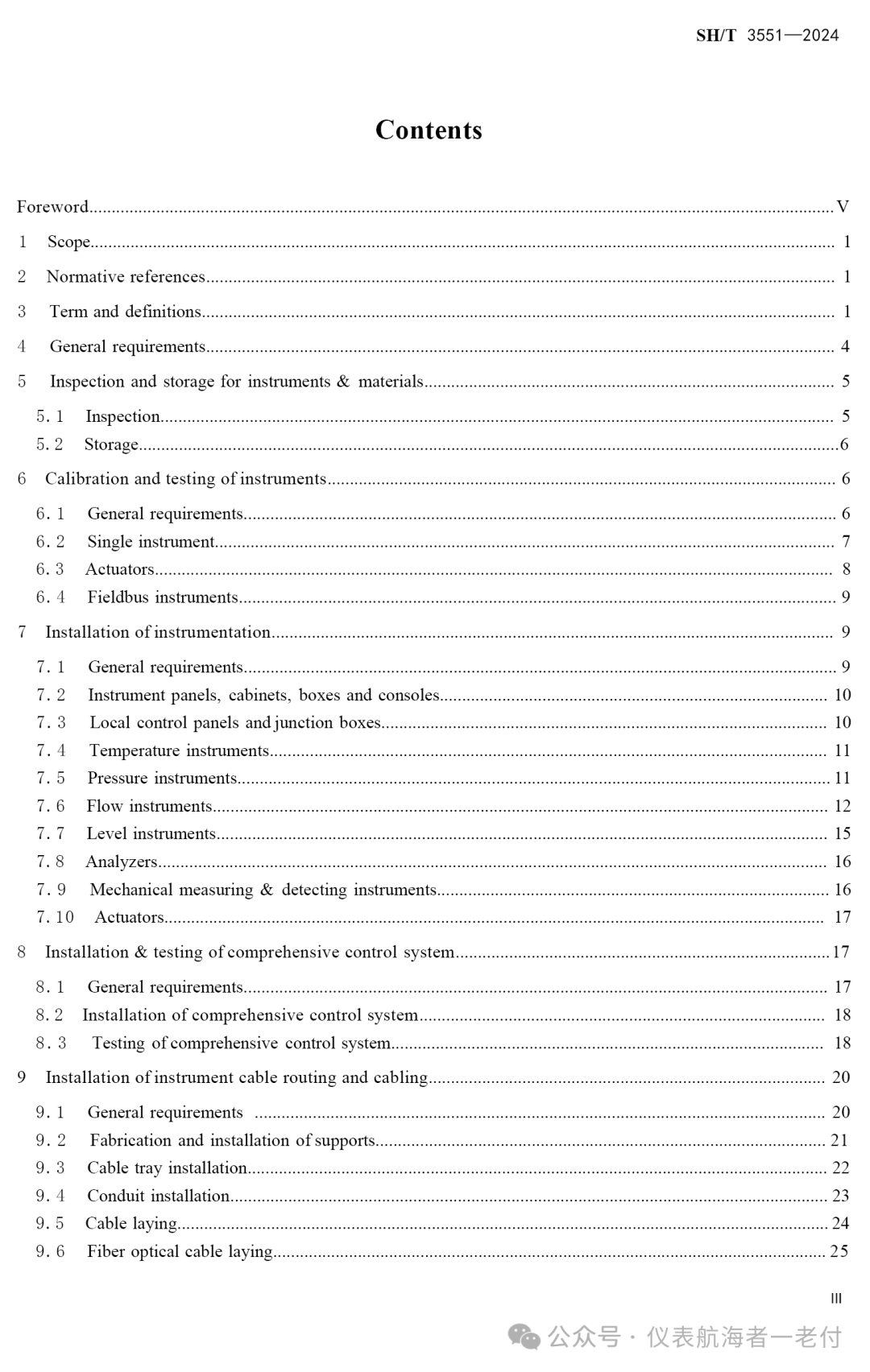

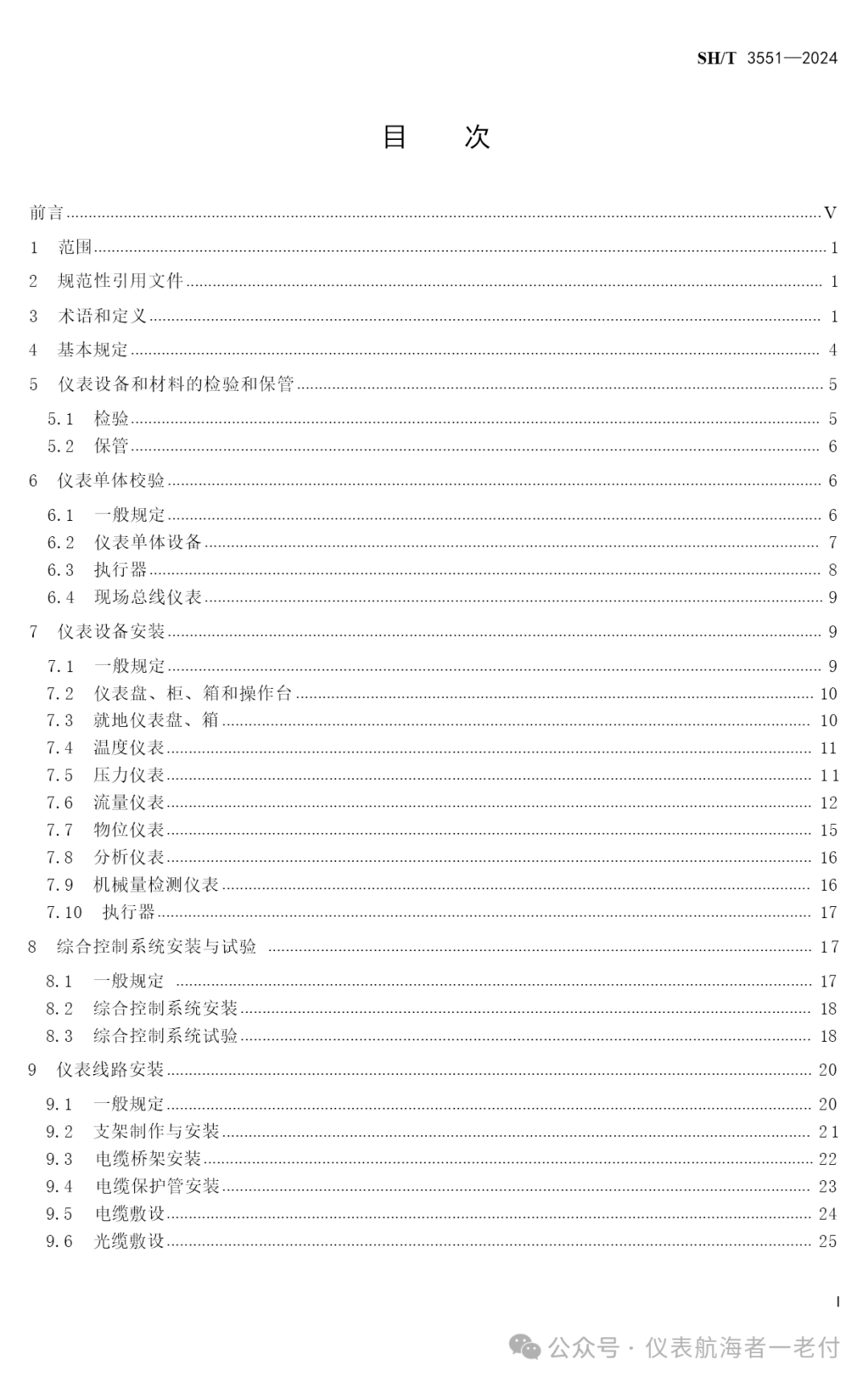

本标准共分15章和3个附录，涵盖了石油化工仪表工程施工及验收的各个方面。主要内容包括：

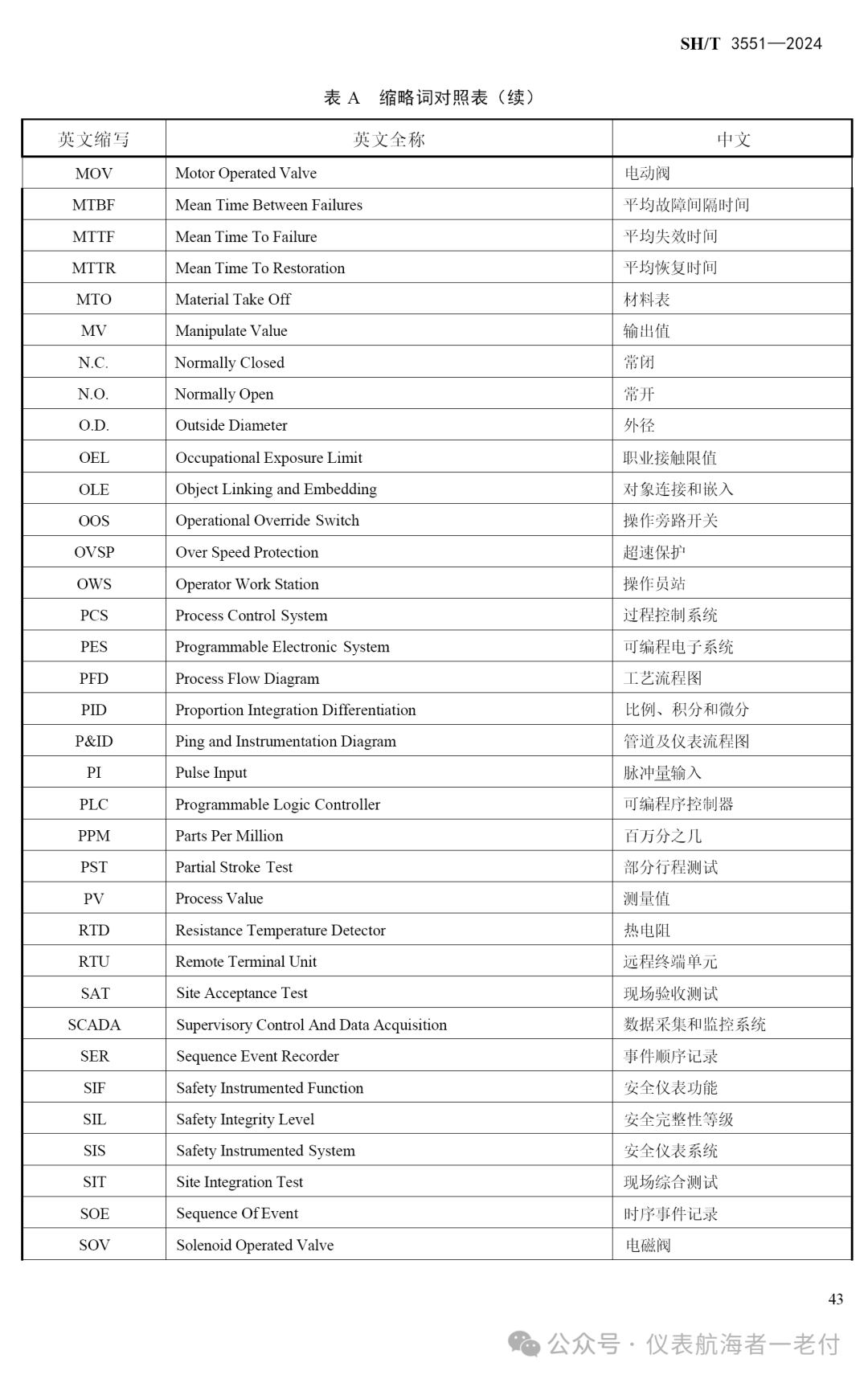

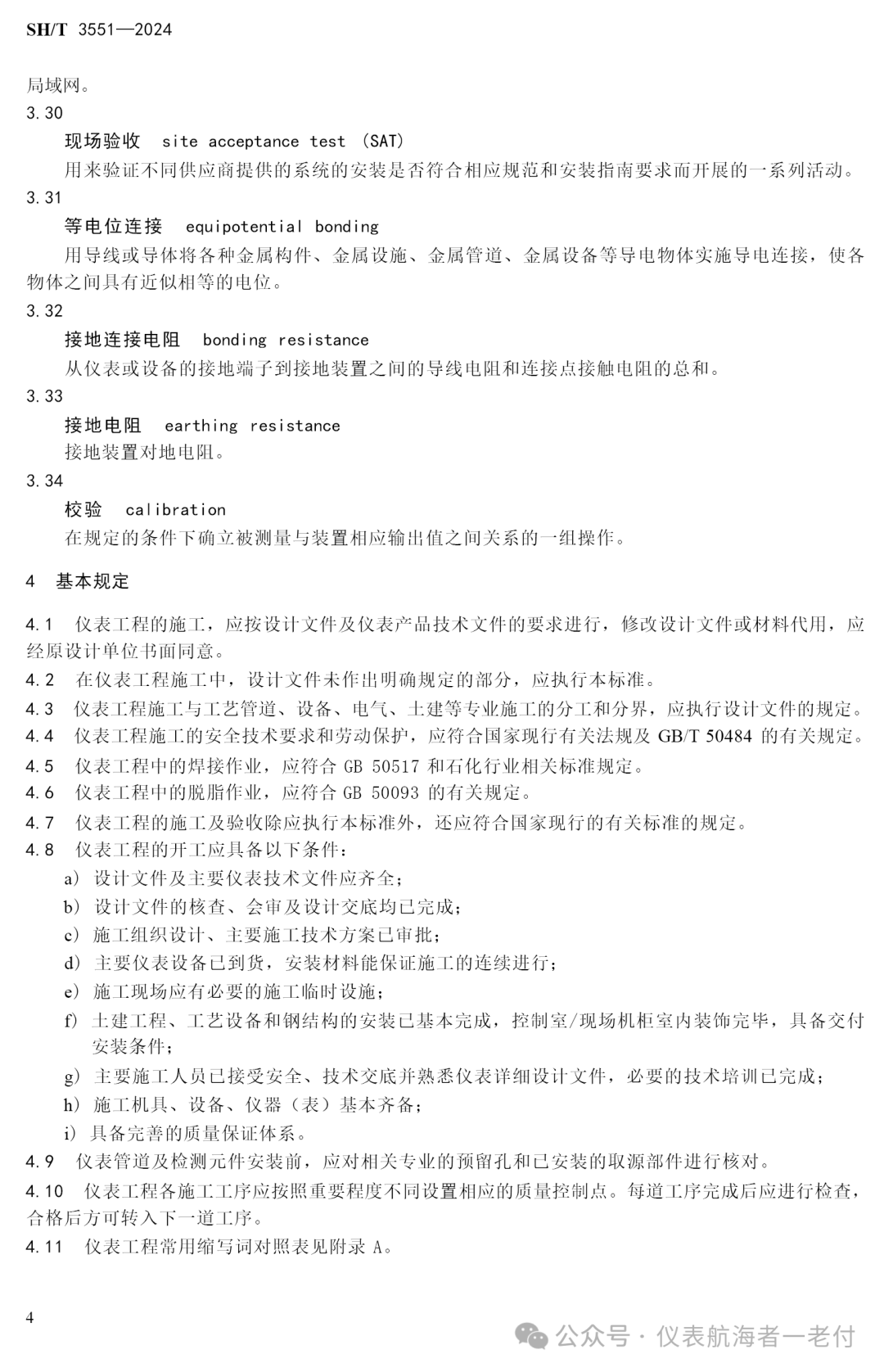

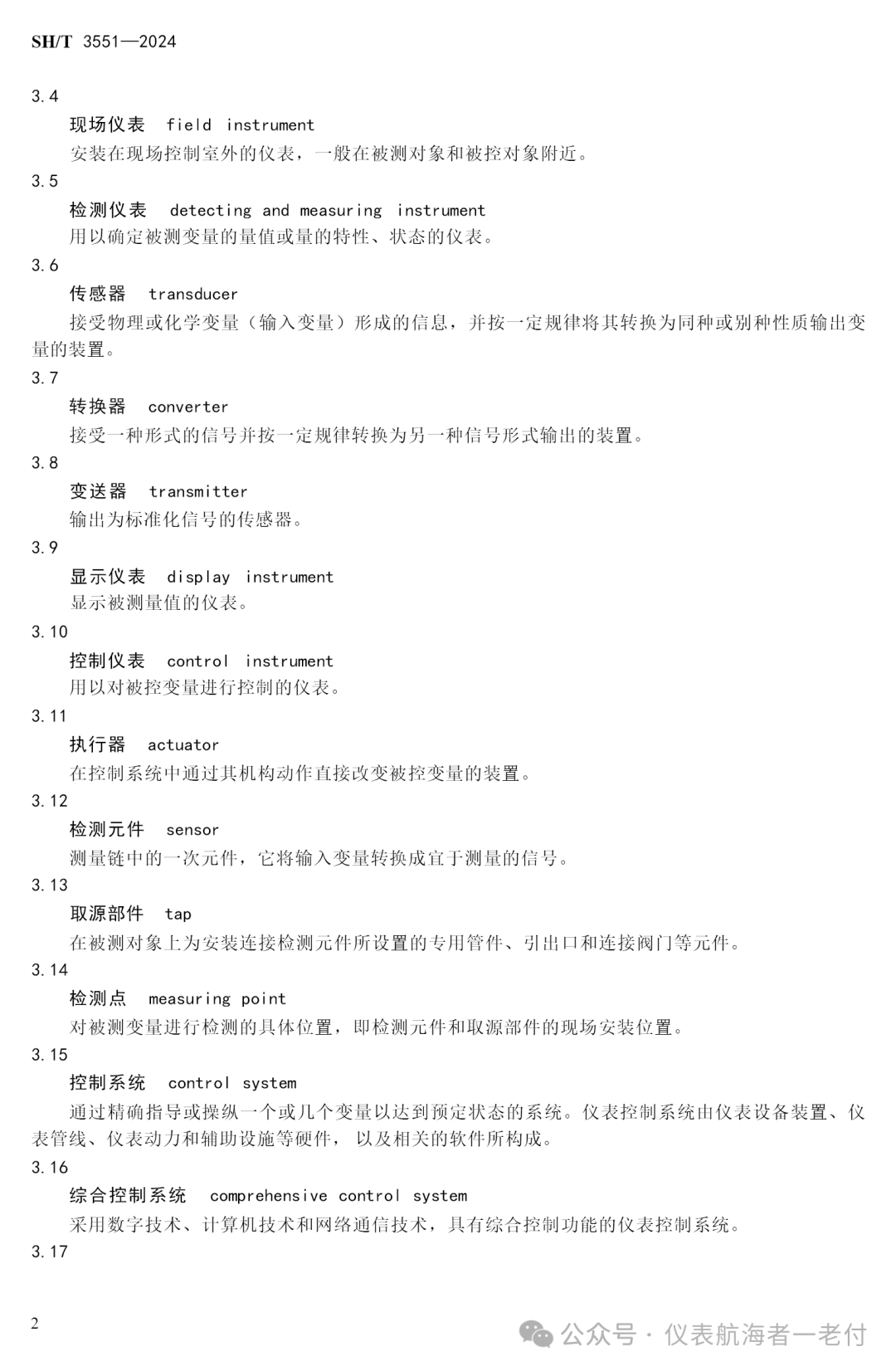

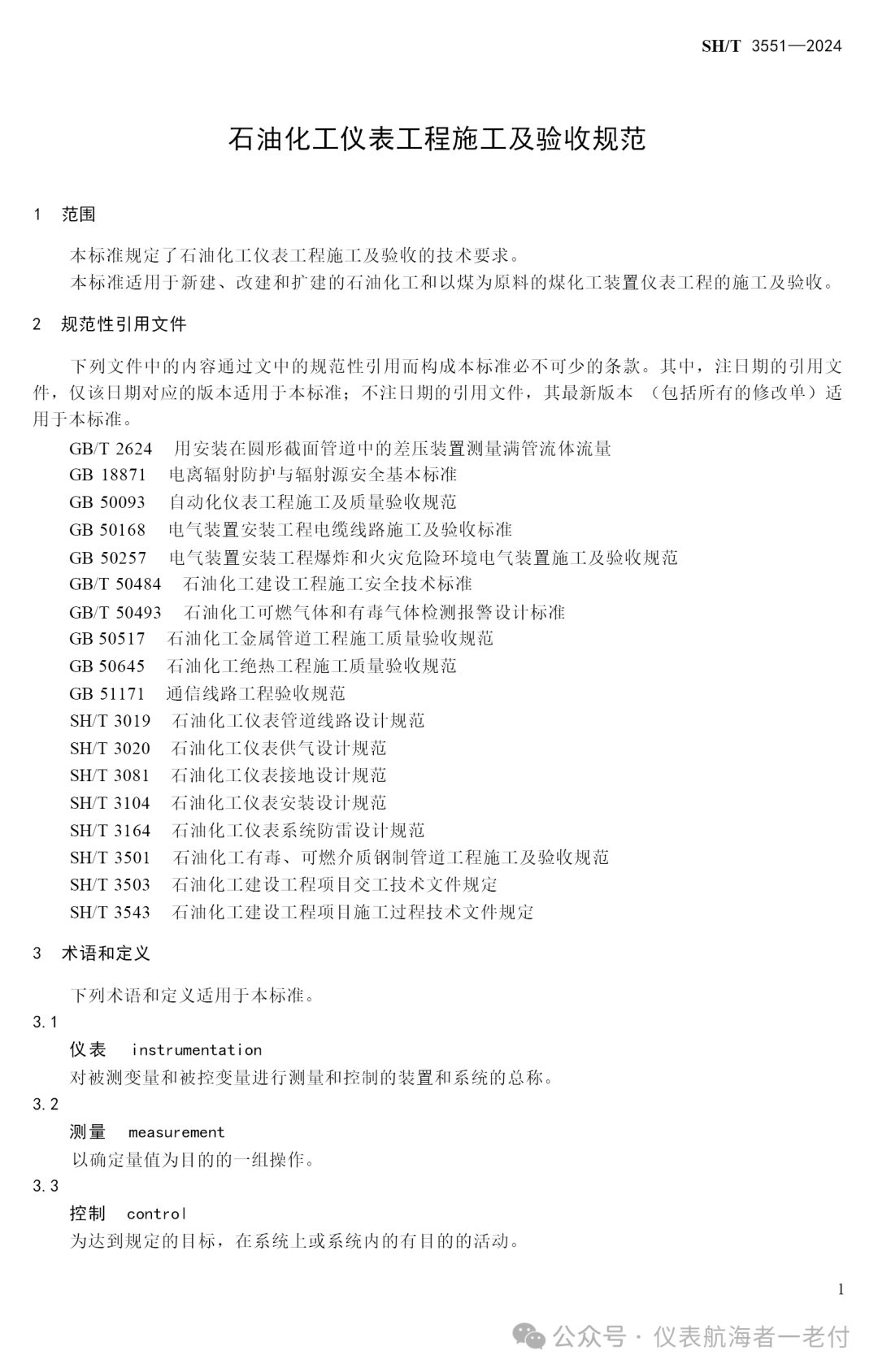

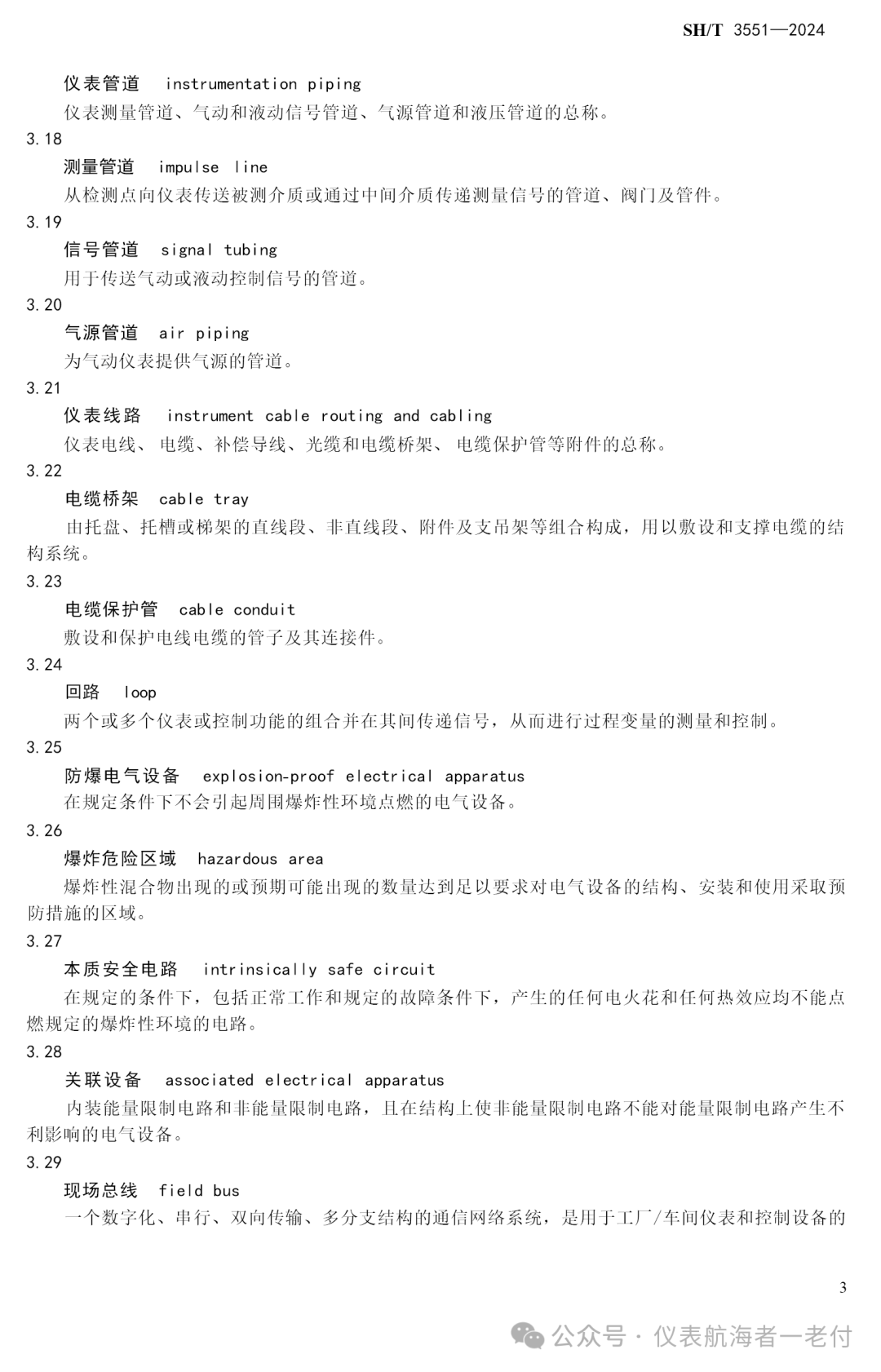

1. 术语和定义：明确了仪表、测量、控制等关键术语的定义，为标准的理解和应用提供了基础。

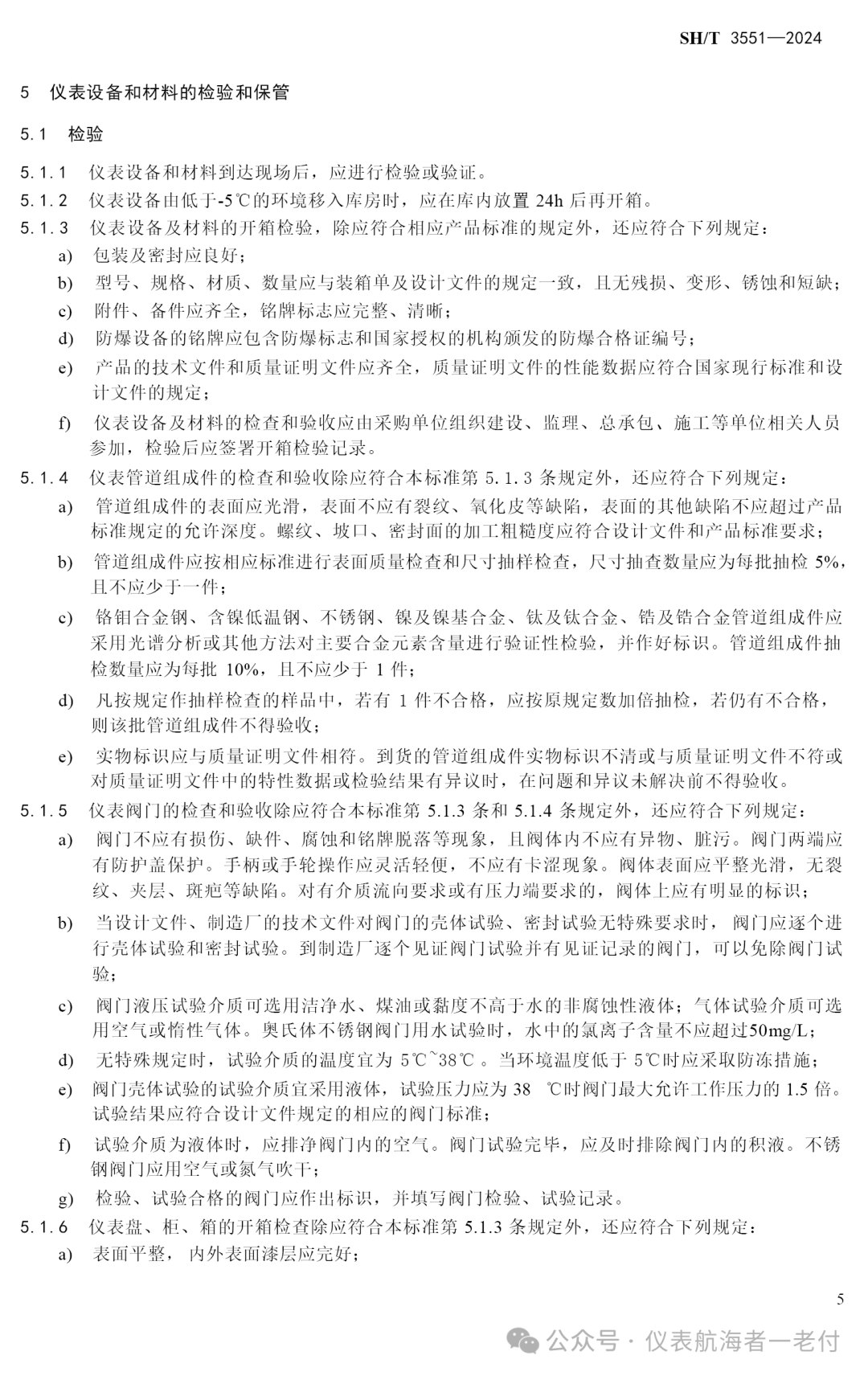

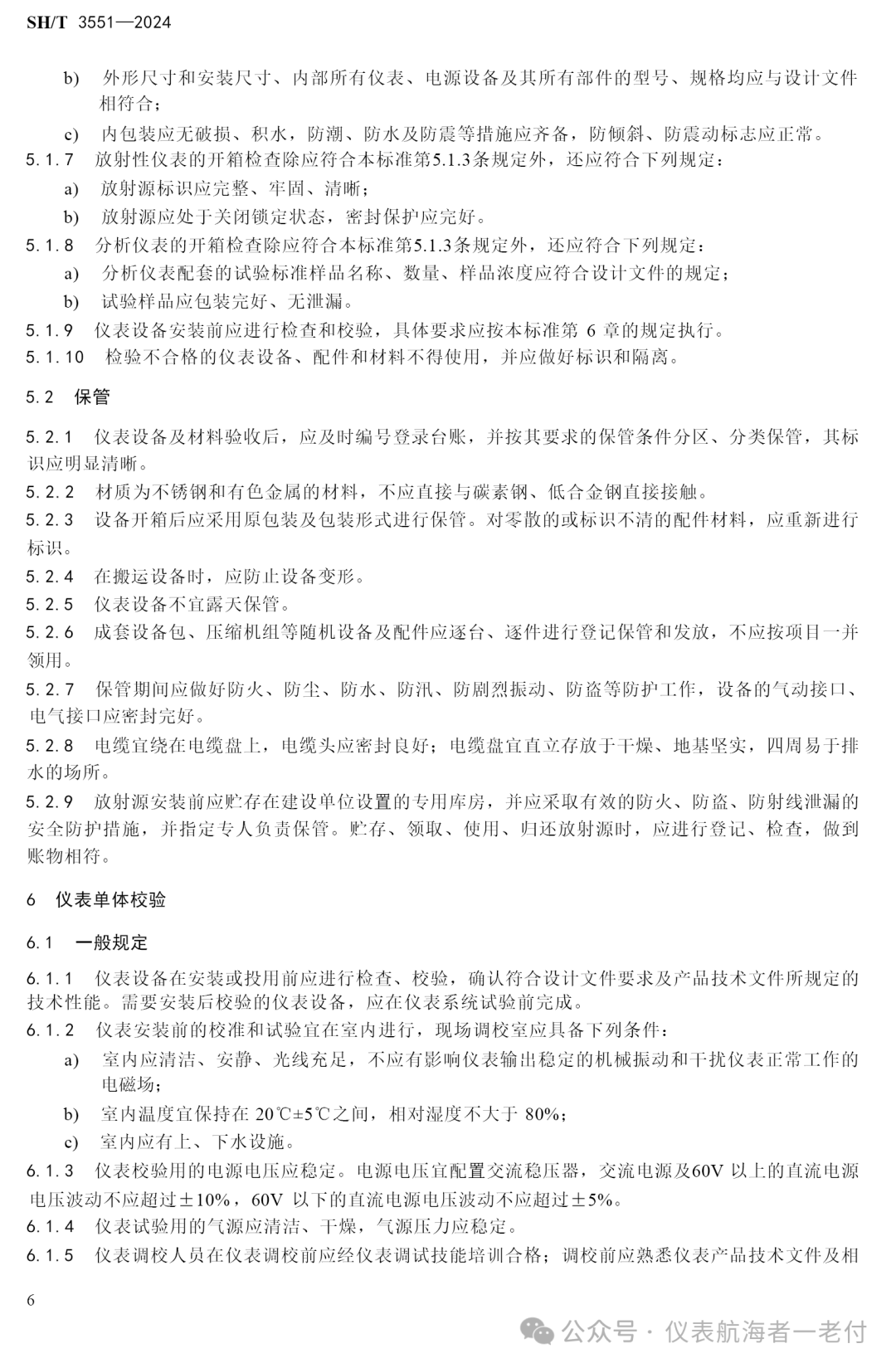

2. 施工准备：对仪表设备和材料的检验、保管等提出了具体要求，确保施工前的准备工作充分到位。

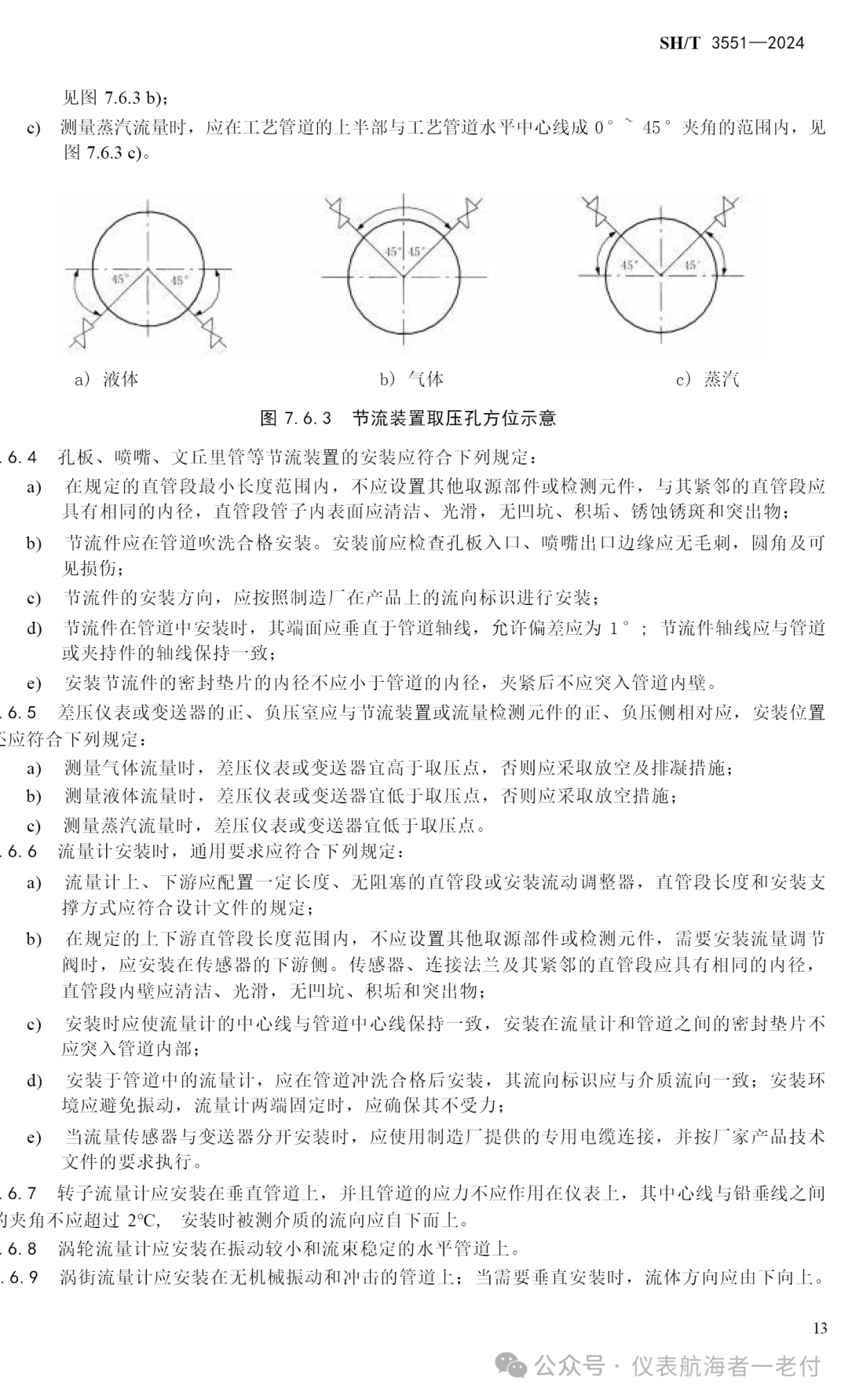

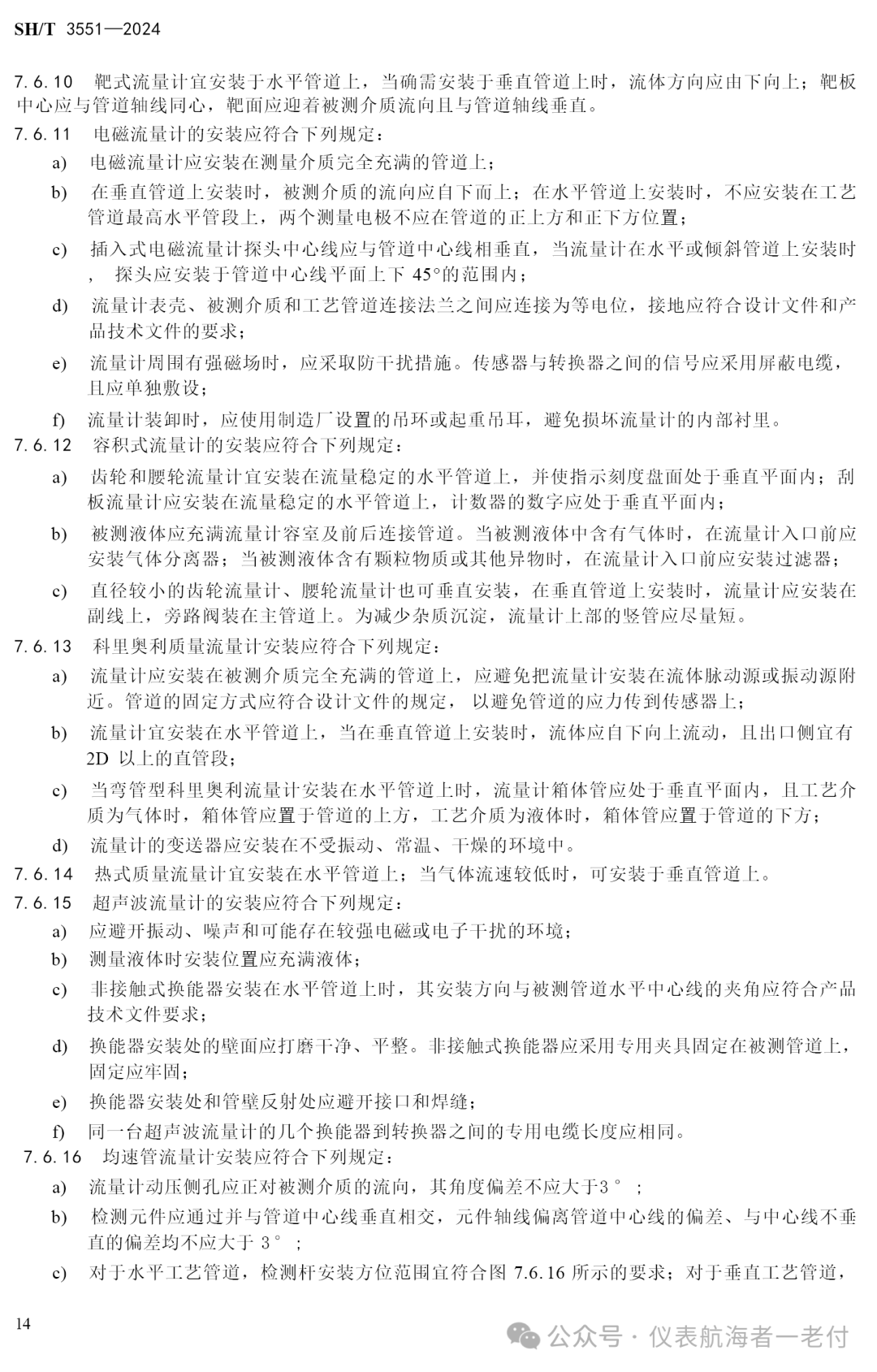

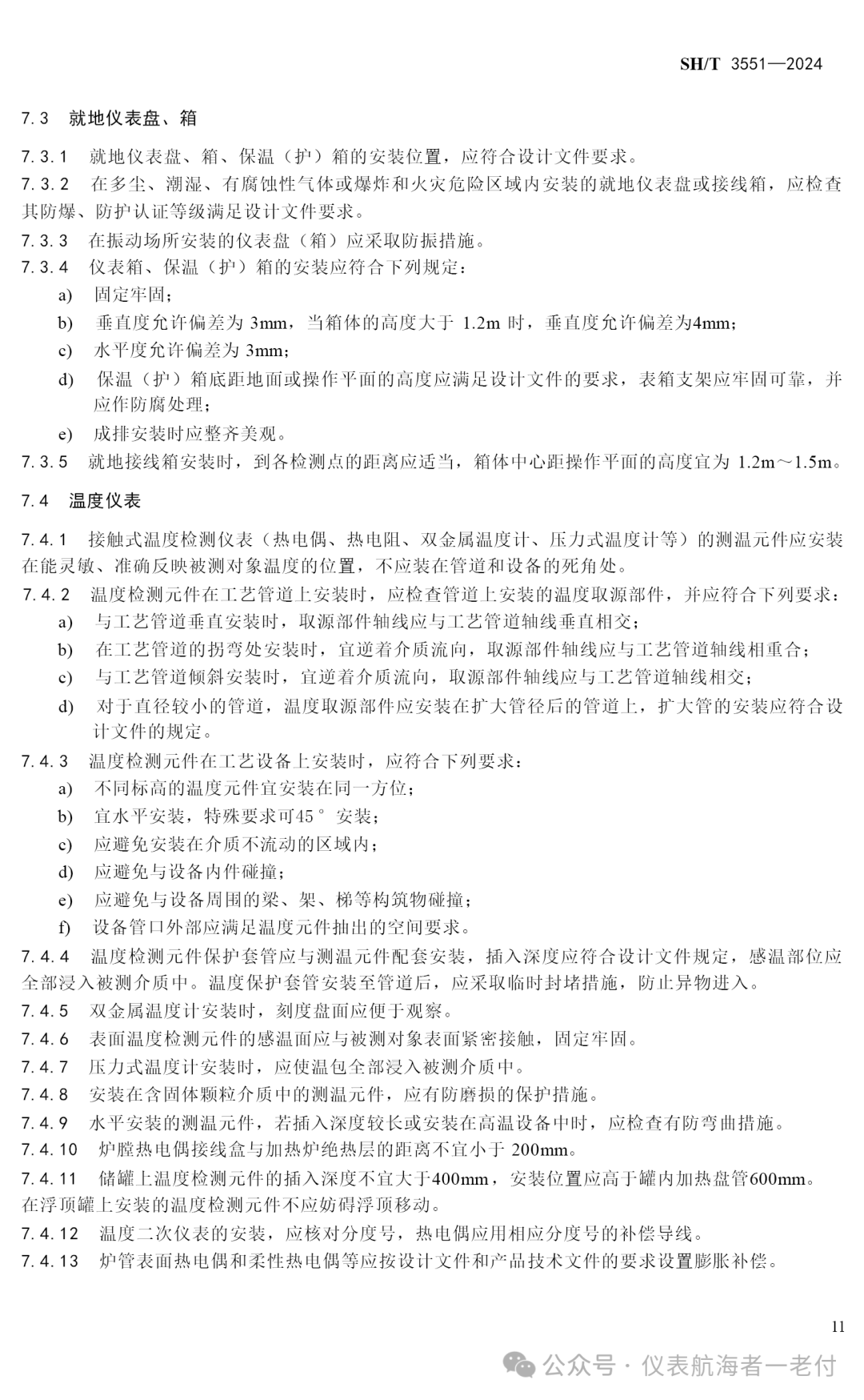

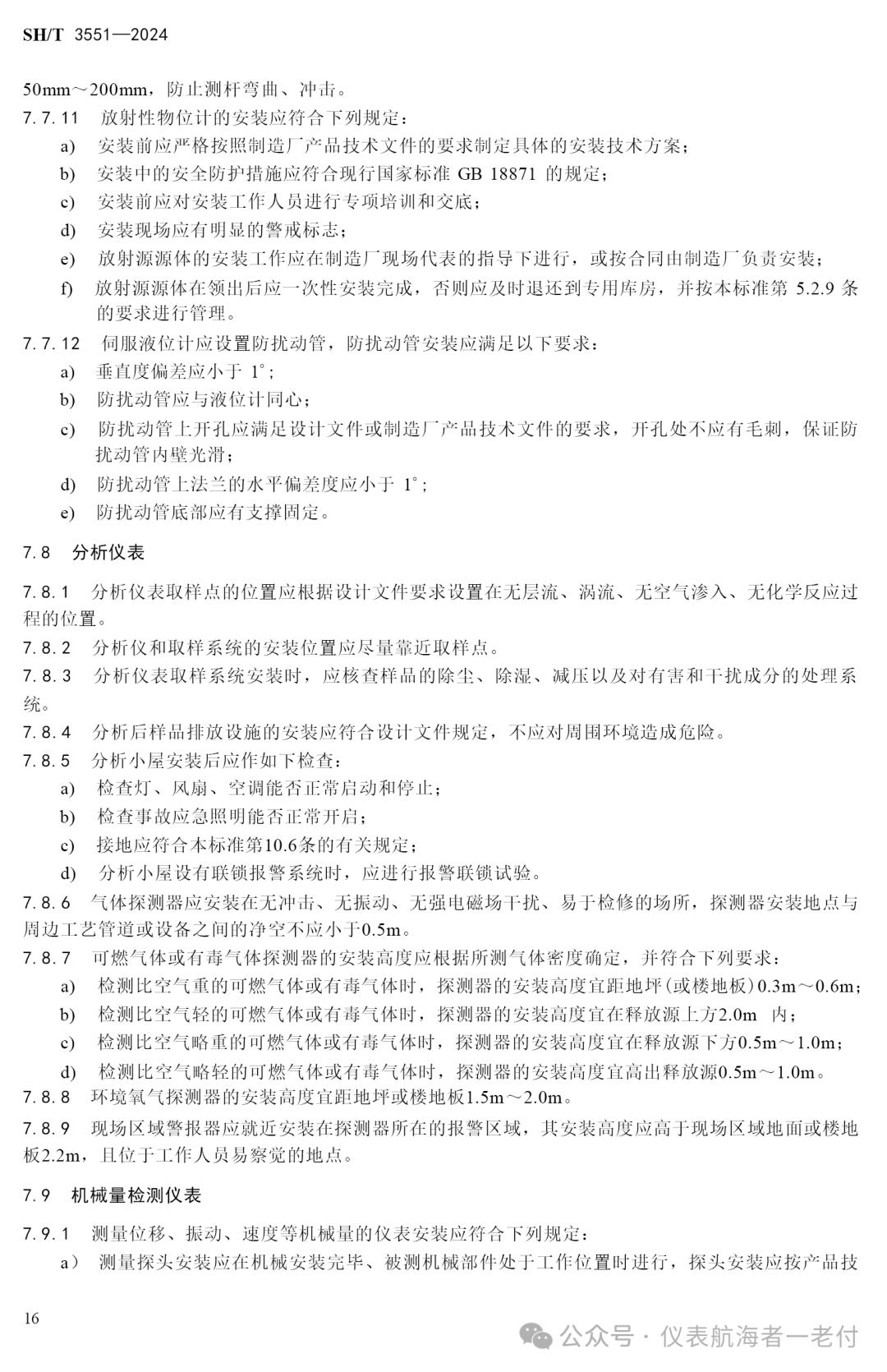

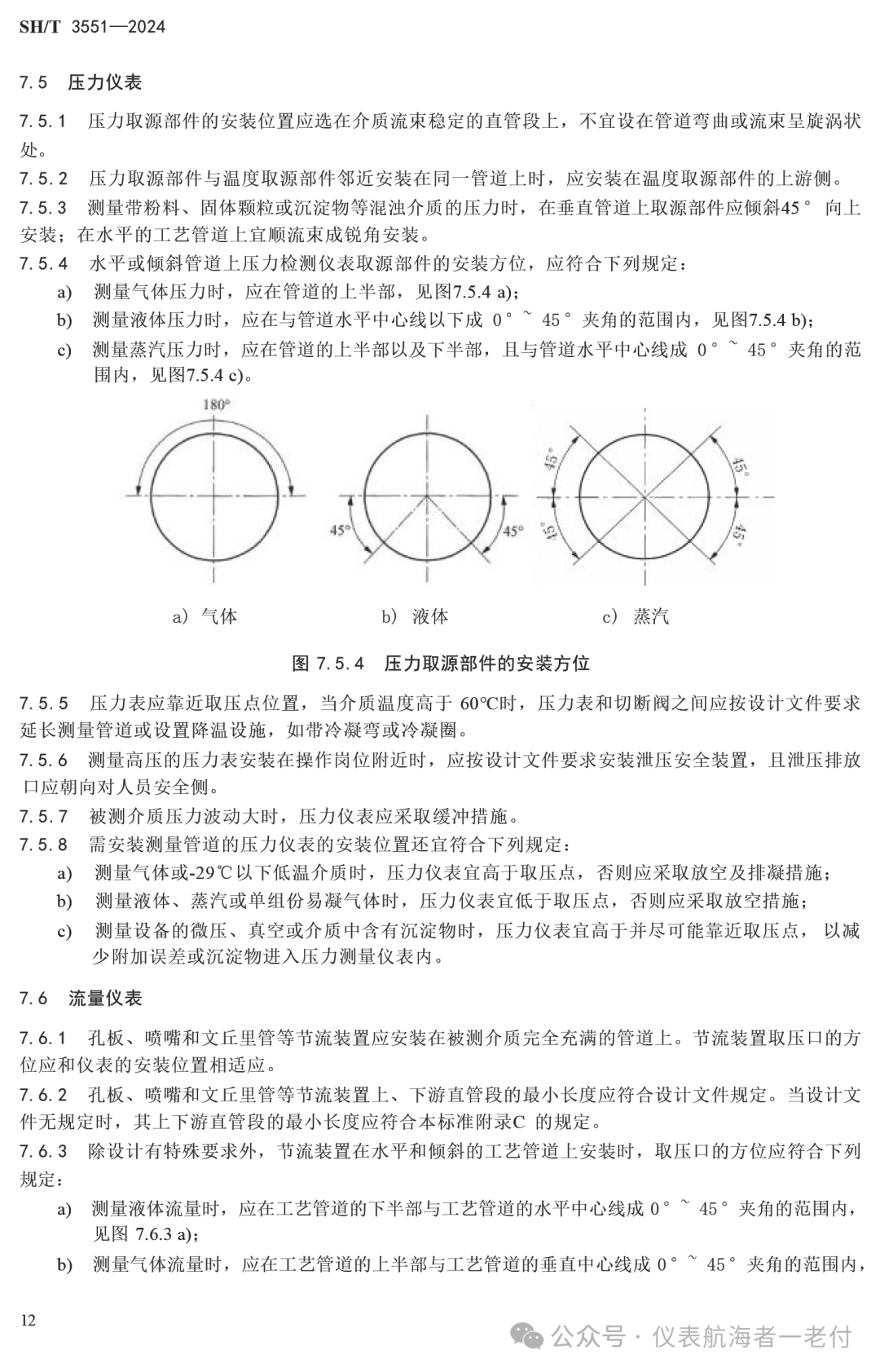

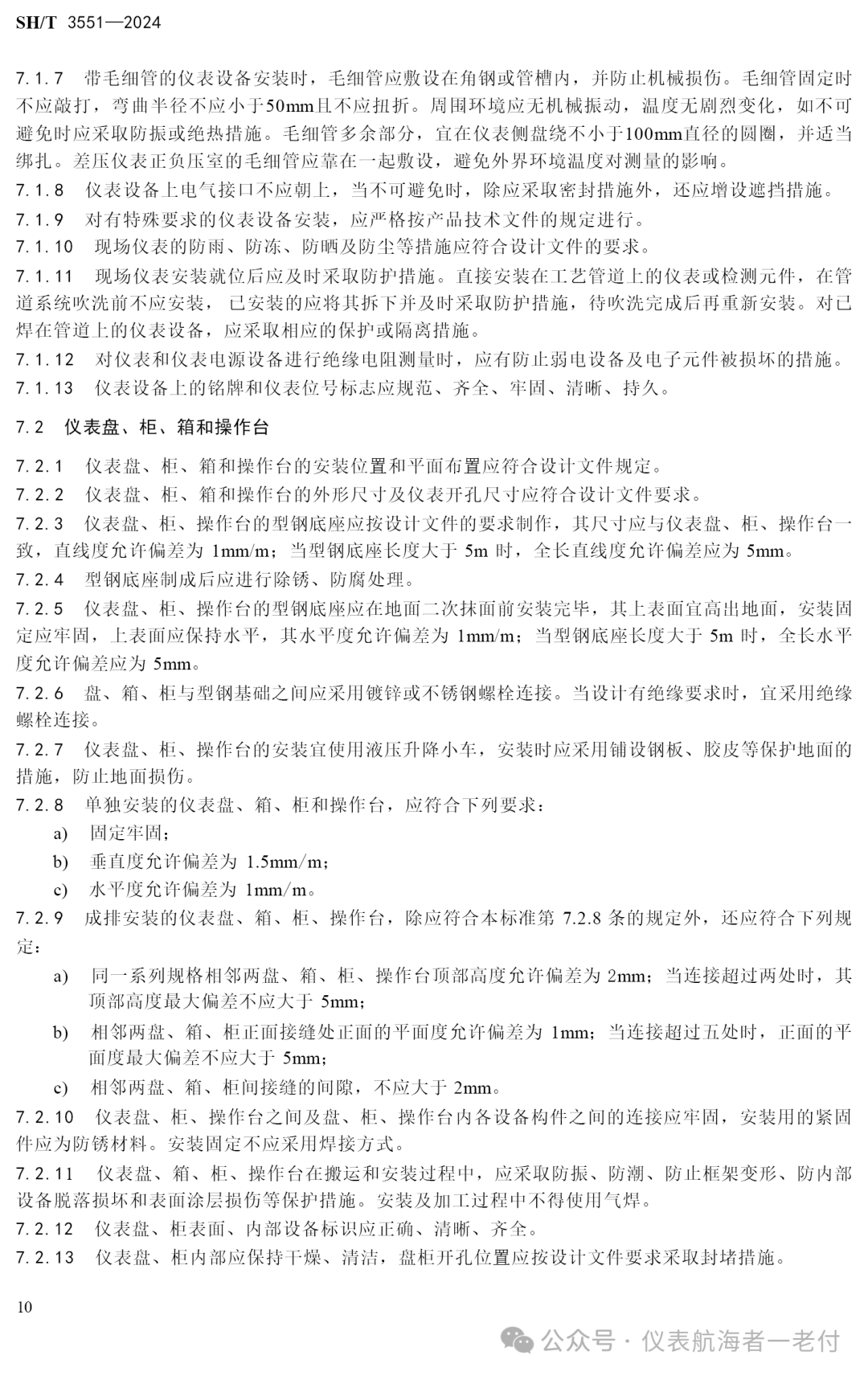

3. 仪表设备安装：详细规定了仪表设备的安装要求，包括取源部件的安装、现场总线仪表的安装等，确保设备安装的准确性和可靠性。

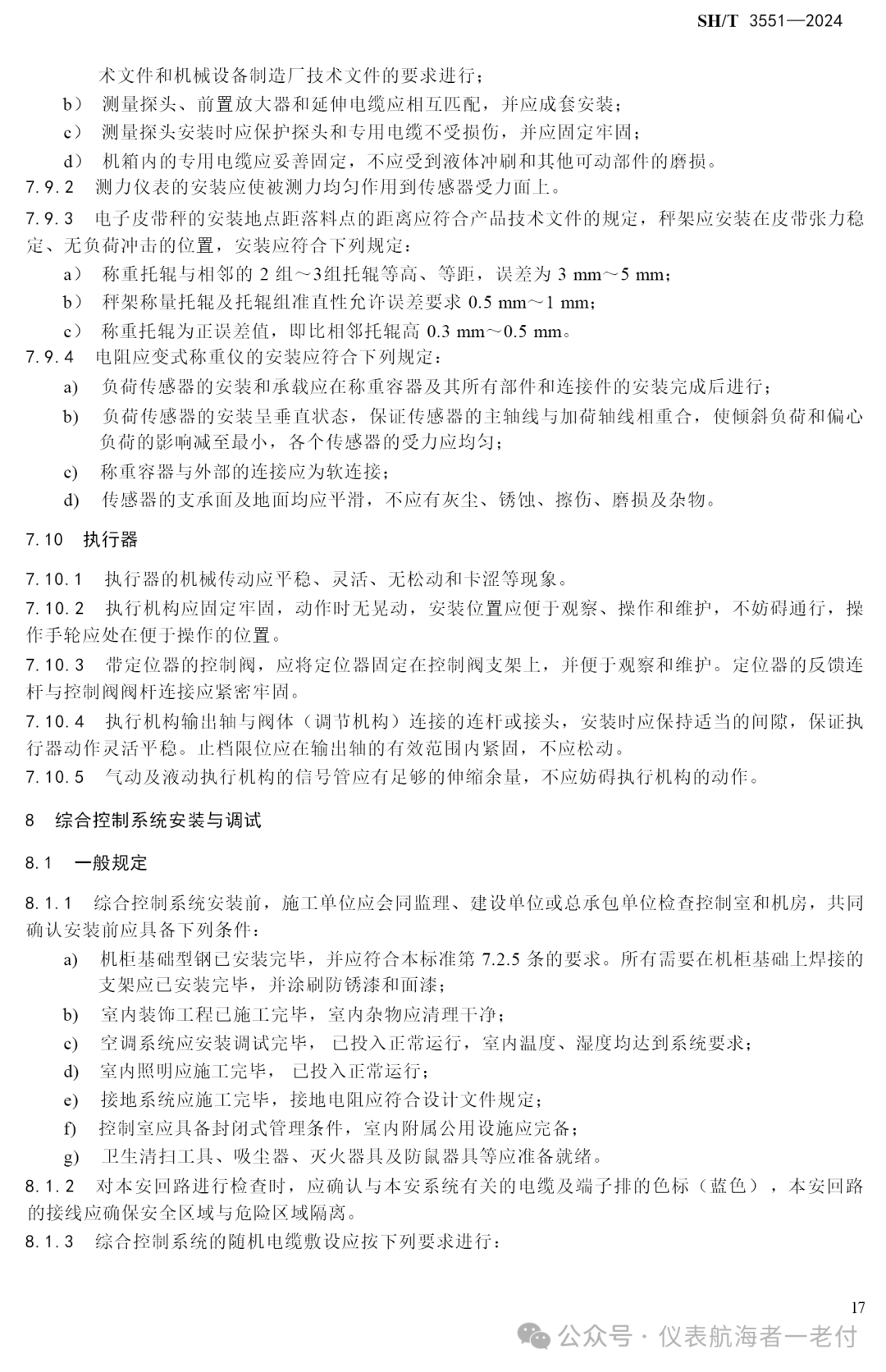

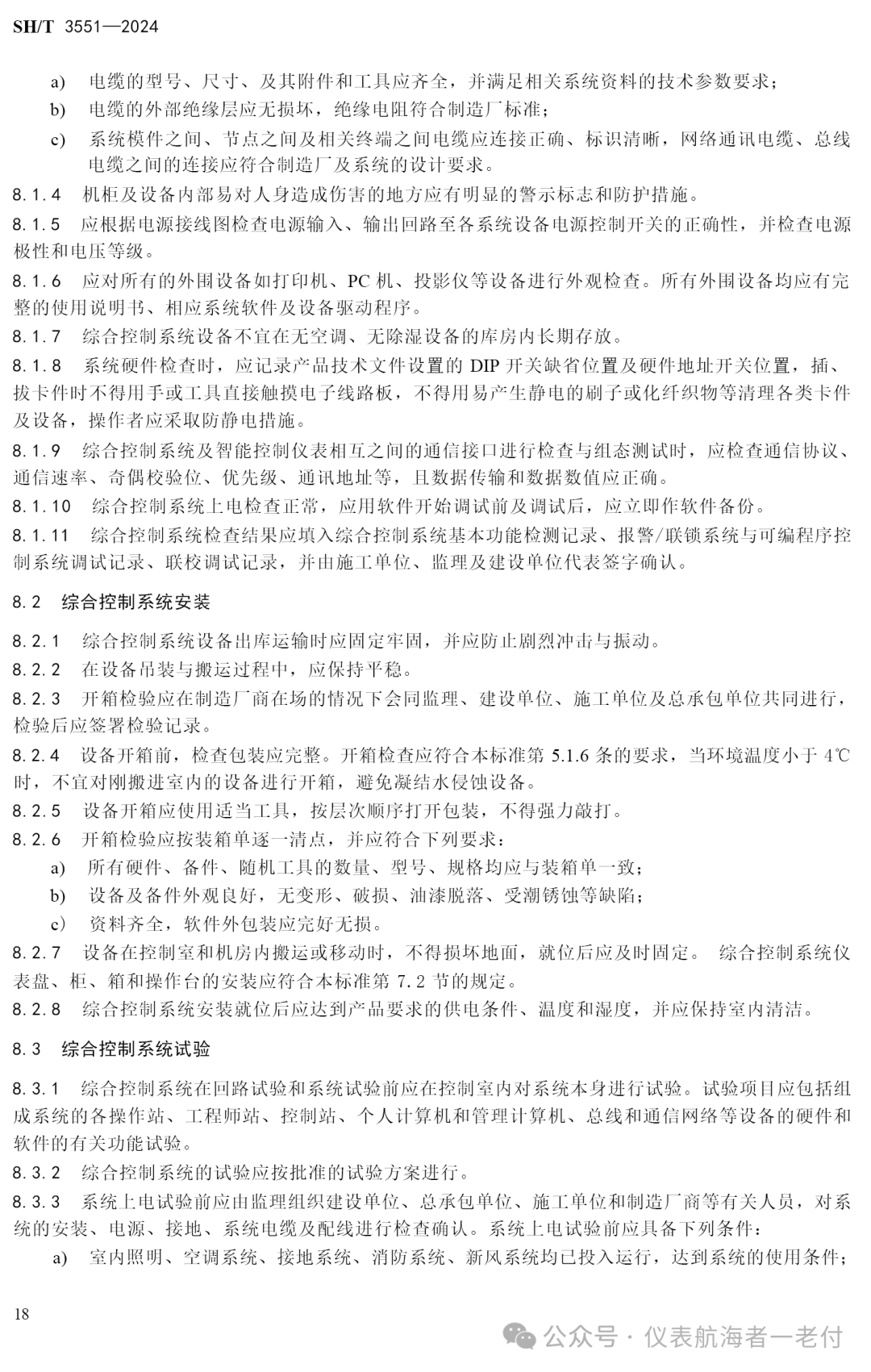

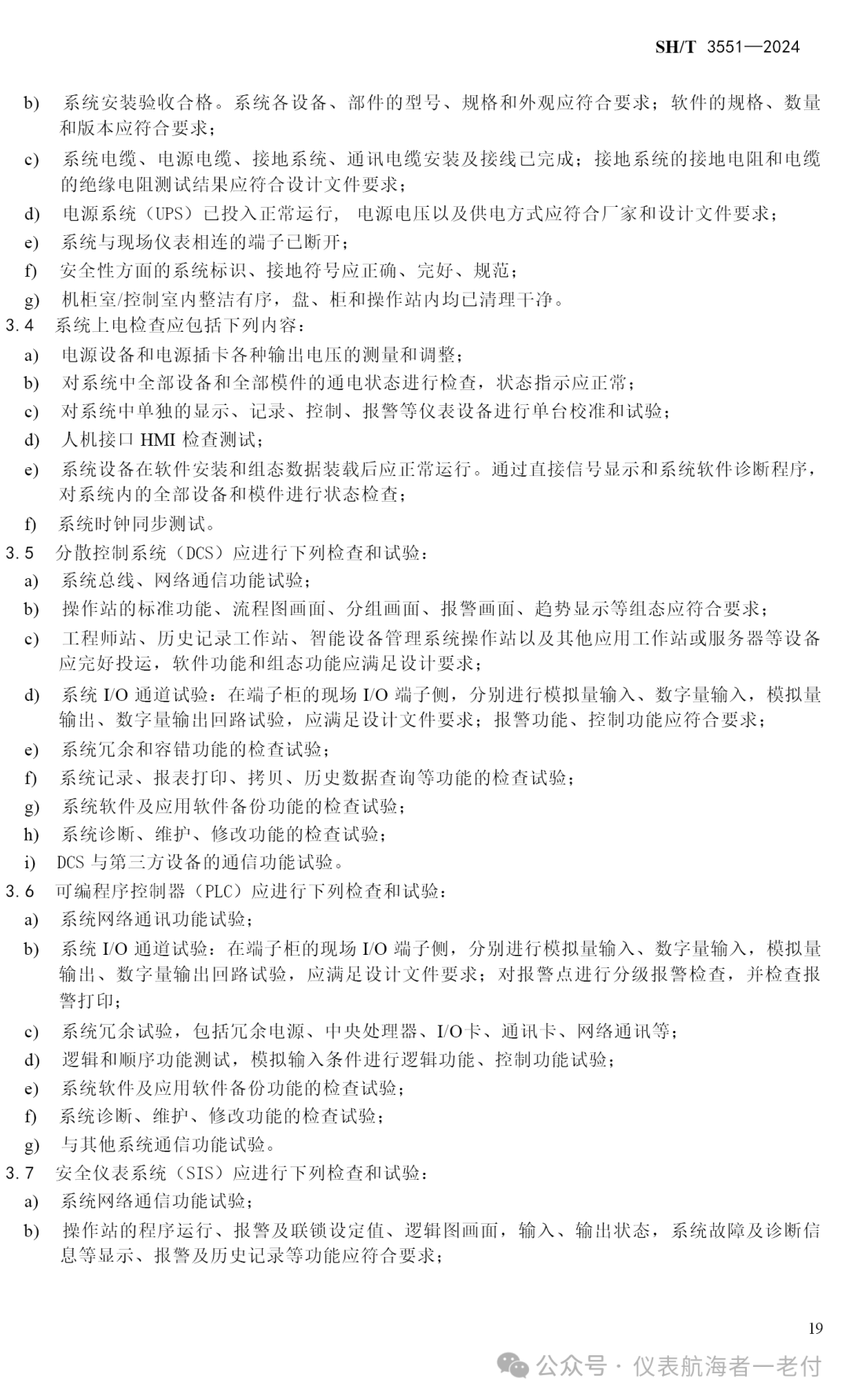

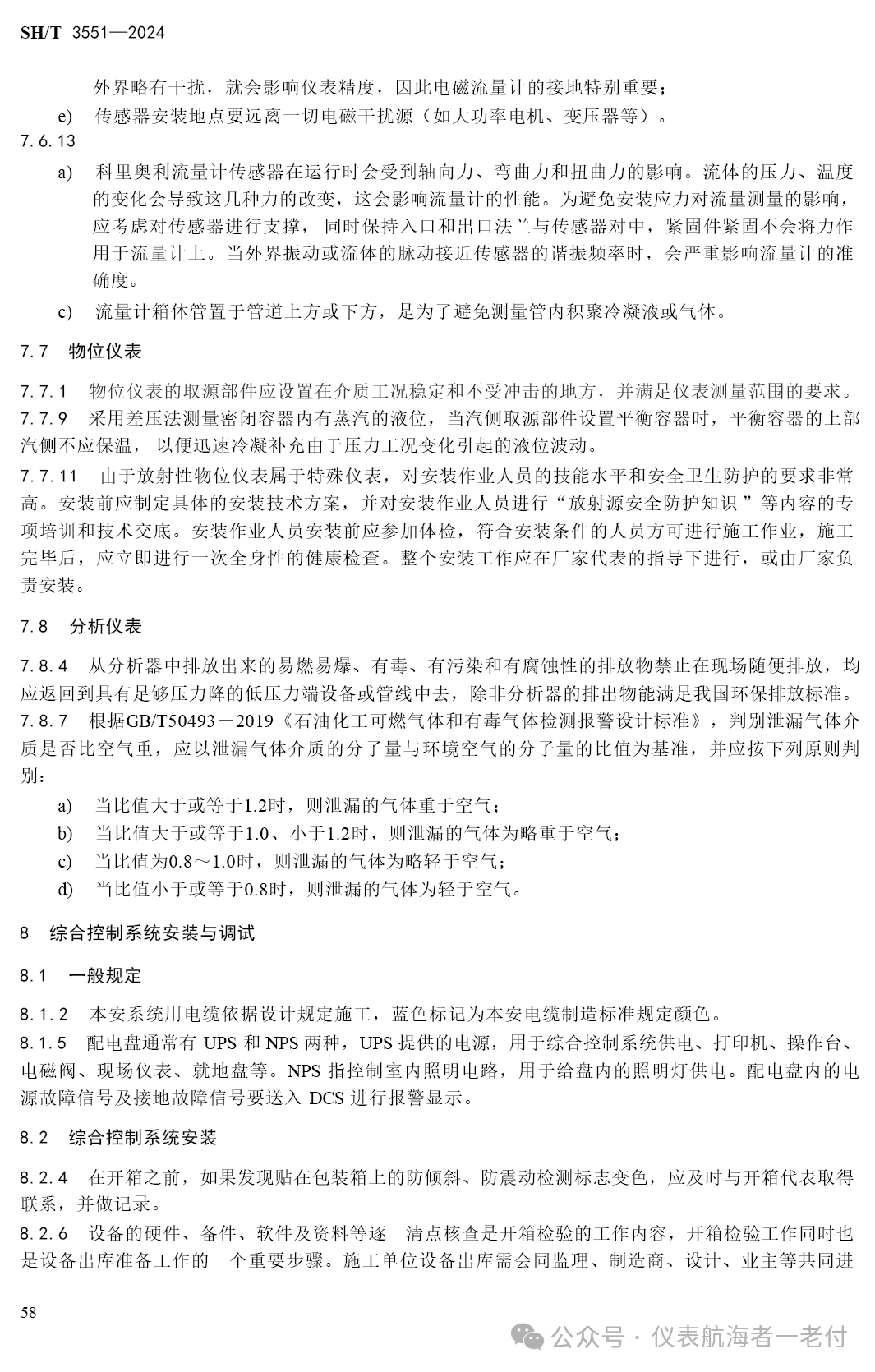

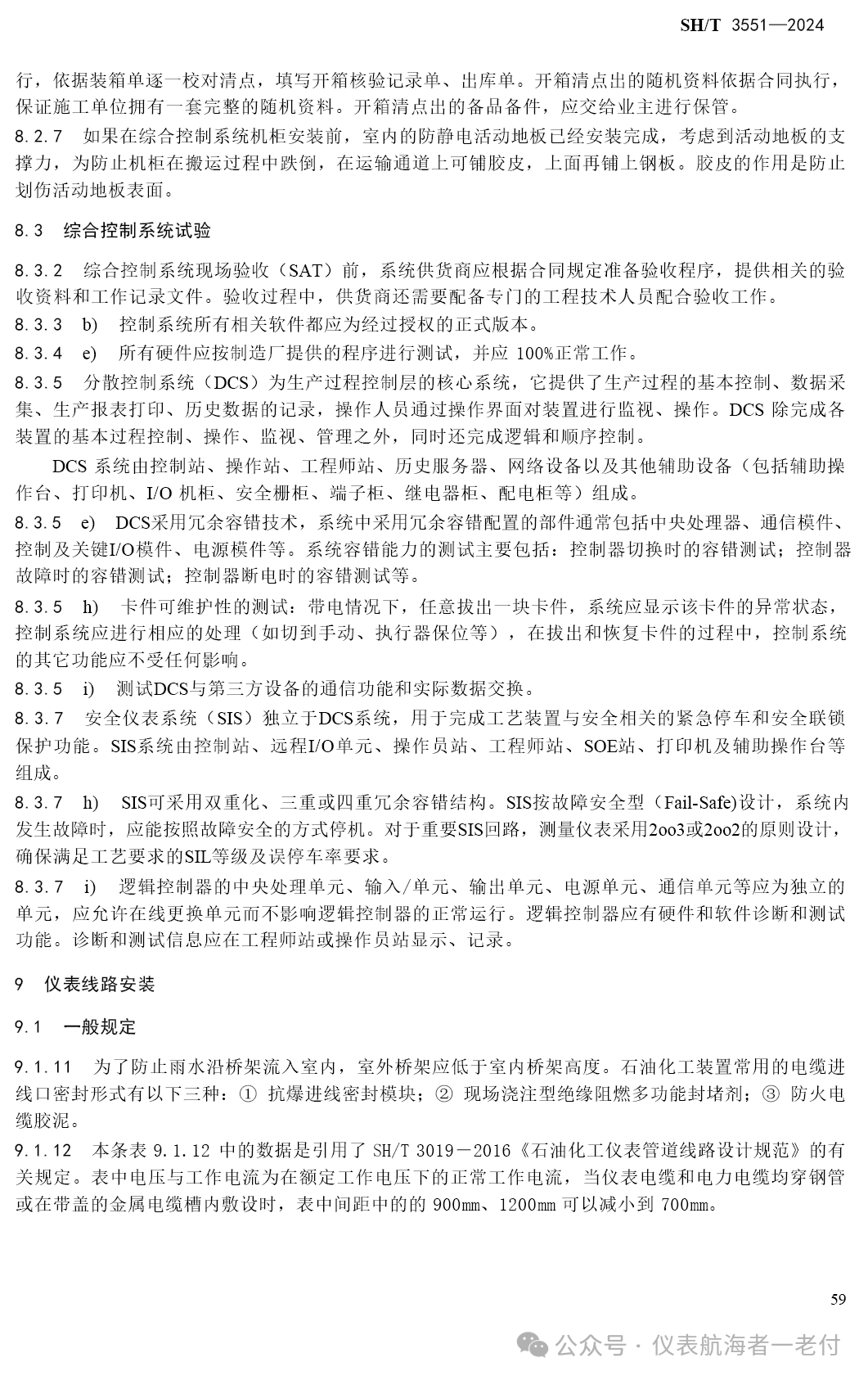

4. 综合控制系统安装与试验：将原标准中的控制系统调试和过程控制系统安装内容合并，并对控制系统试验部分进行了较大修改，提高了系统的整体性能和安全性。

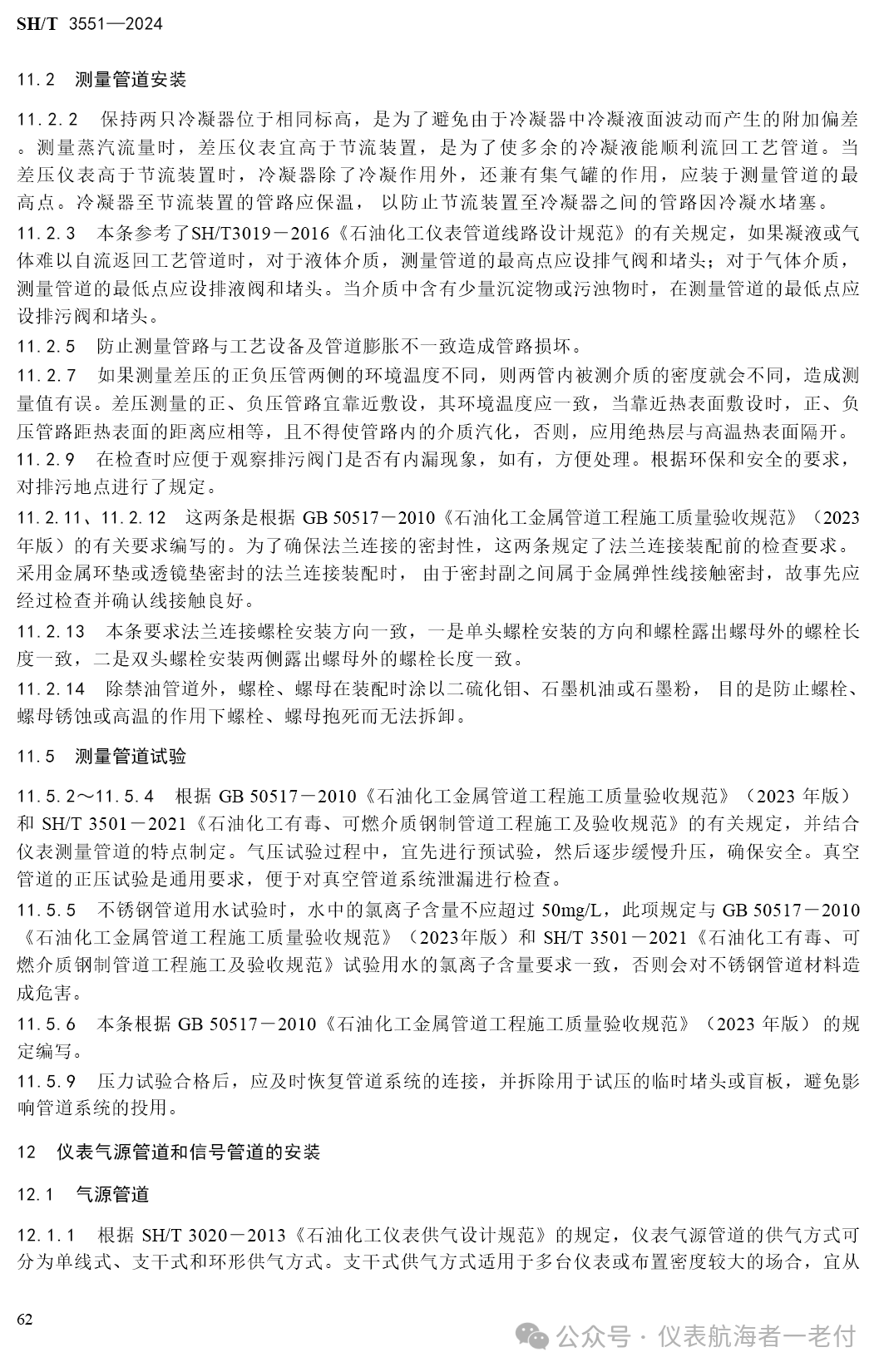

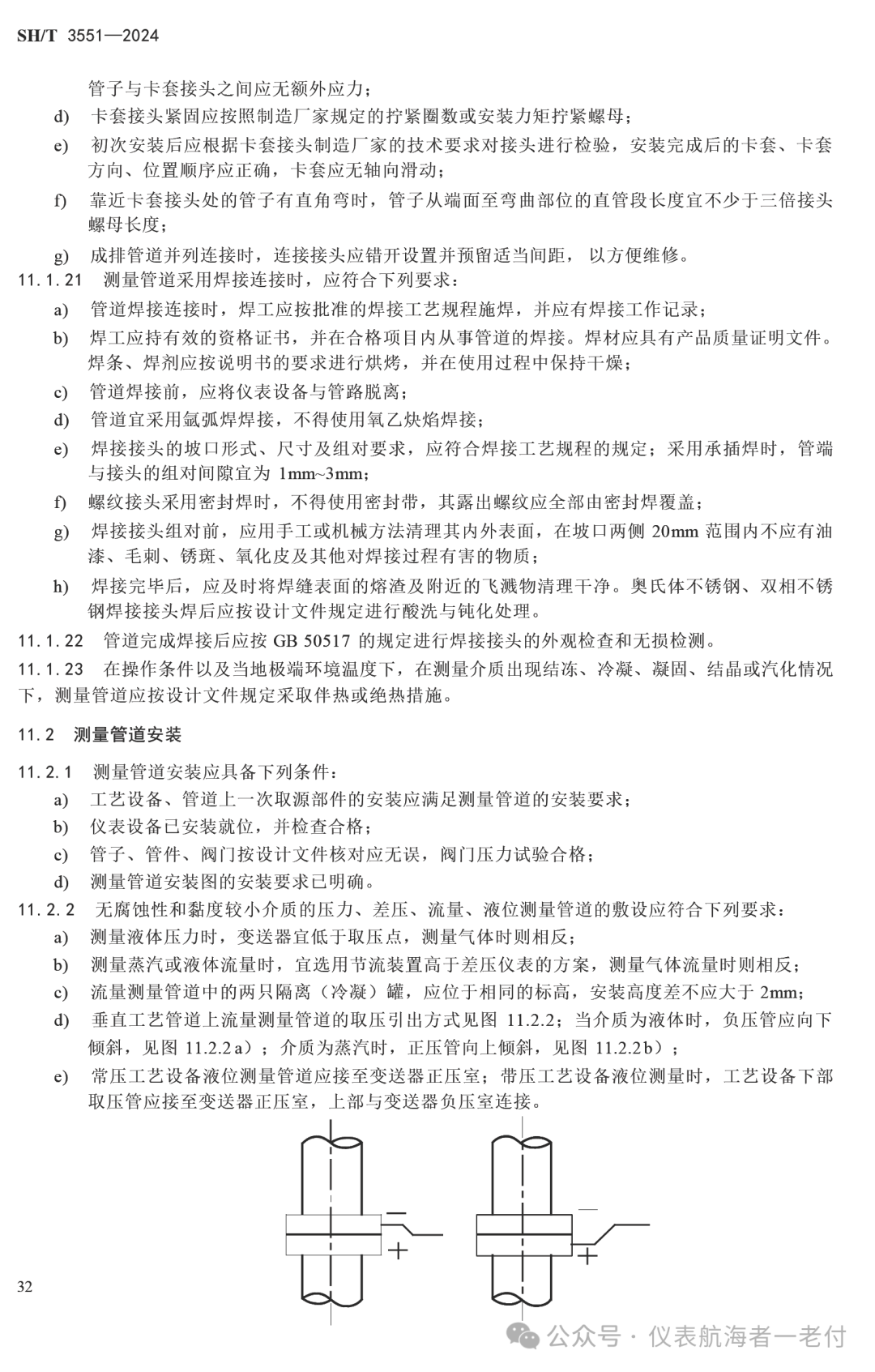

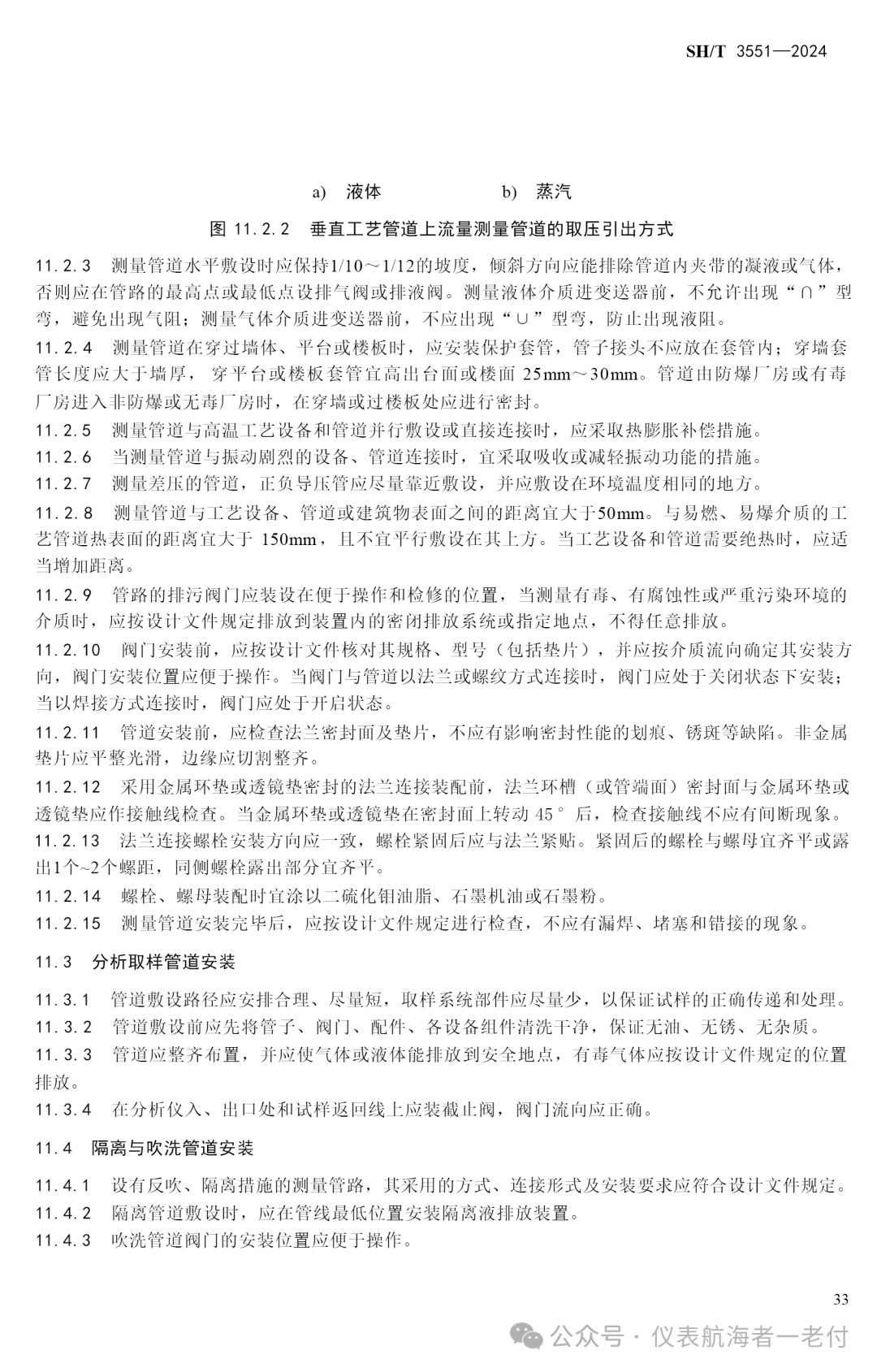

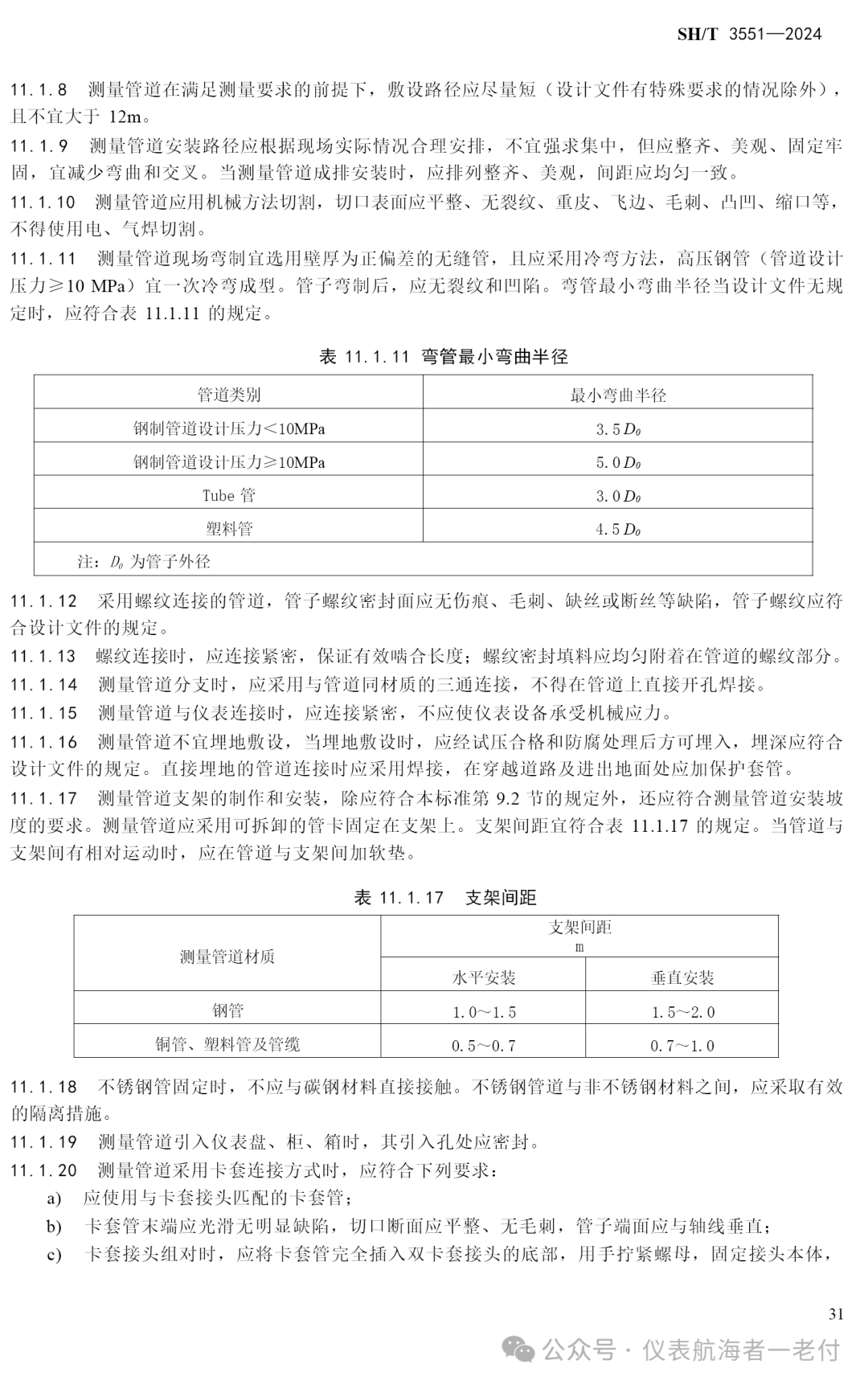

5. 仪表测量管道安装：补充了卡套式接头的安装要求，确保测量管道的准确性和稳定性。

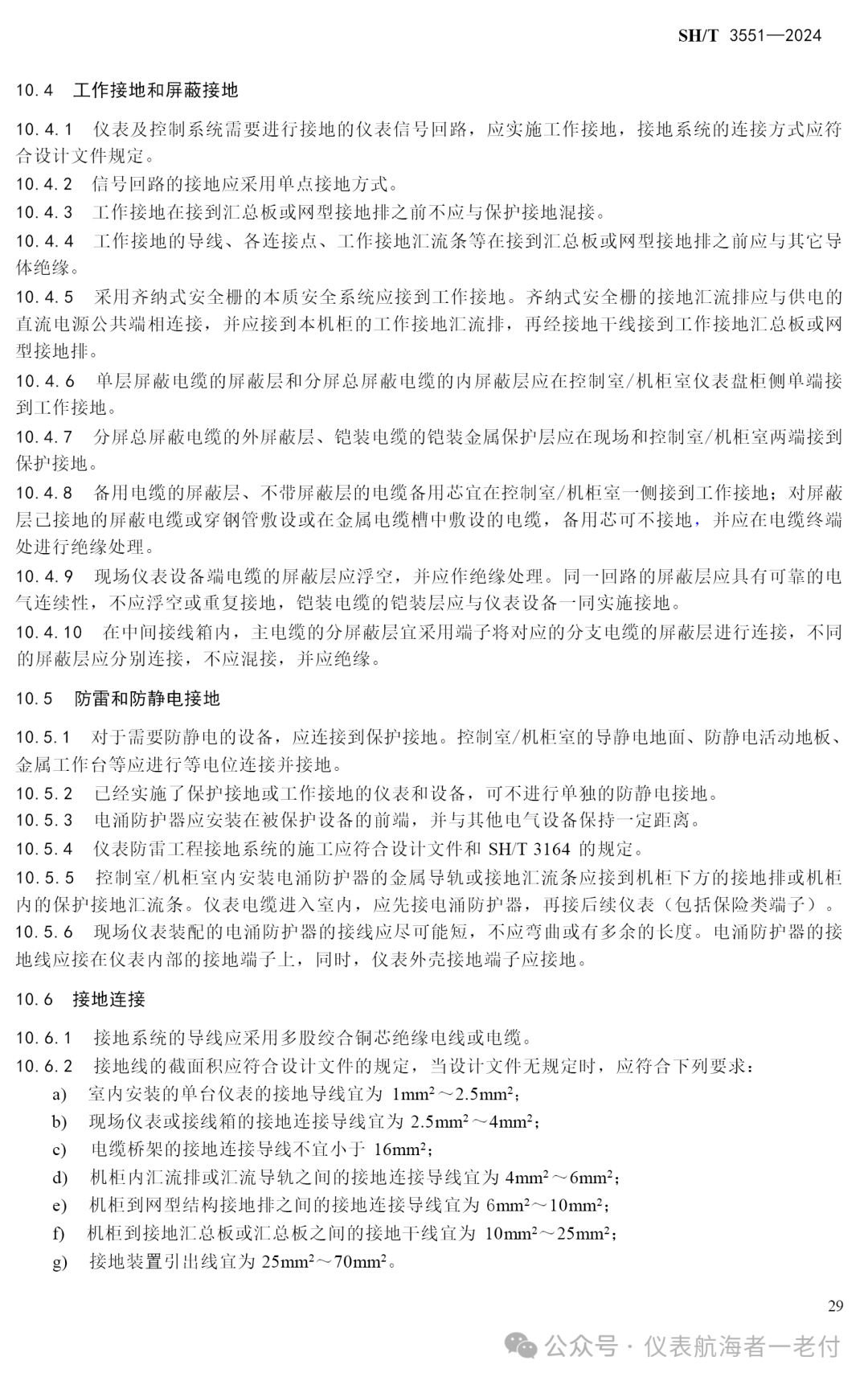

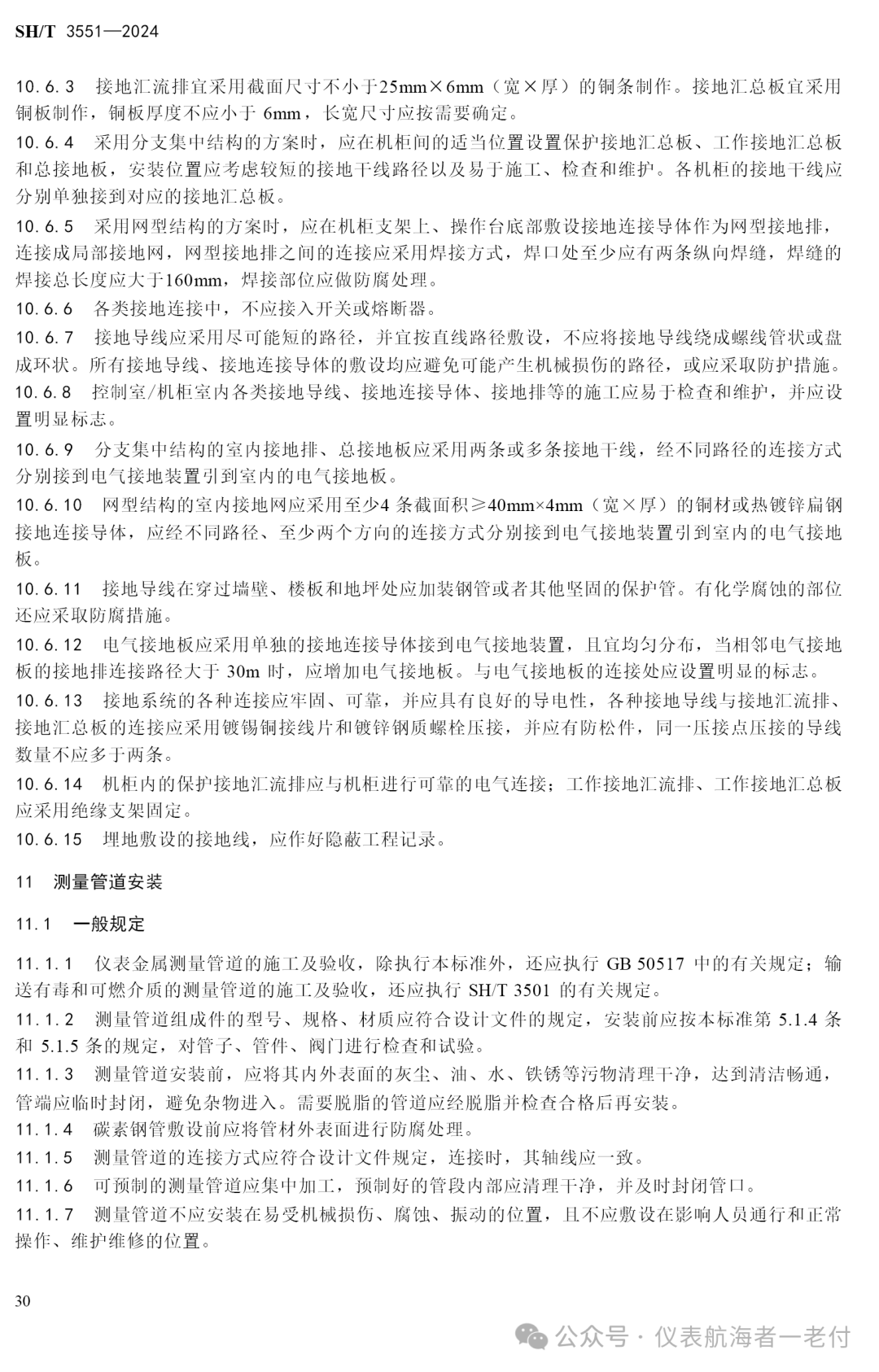

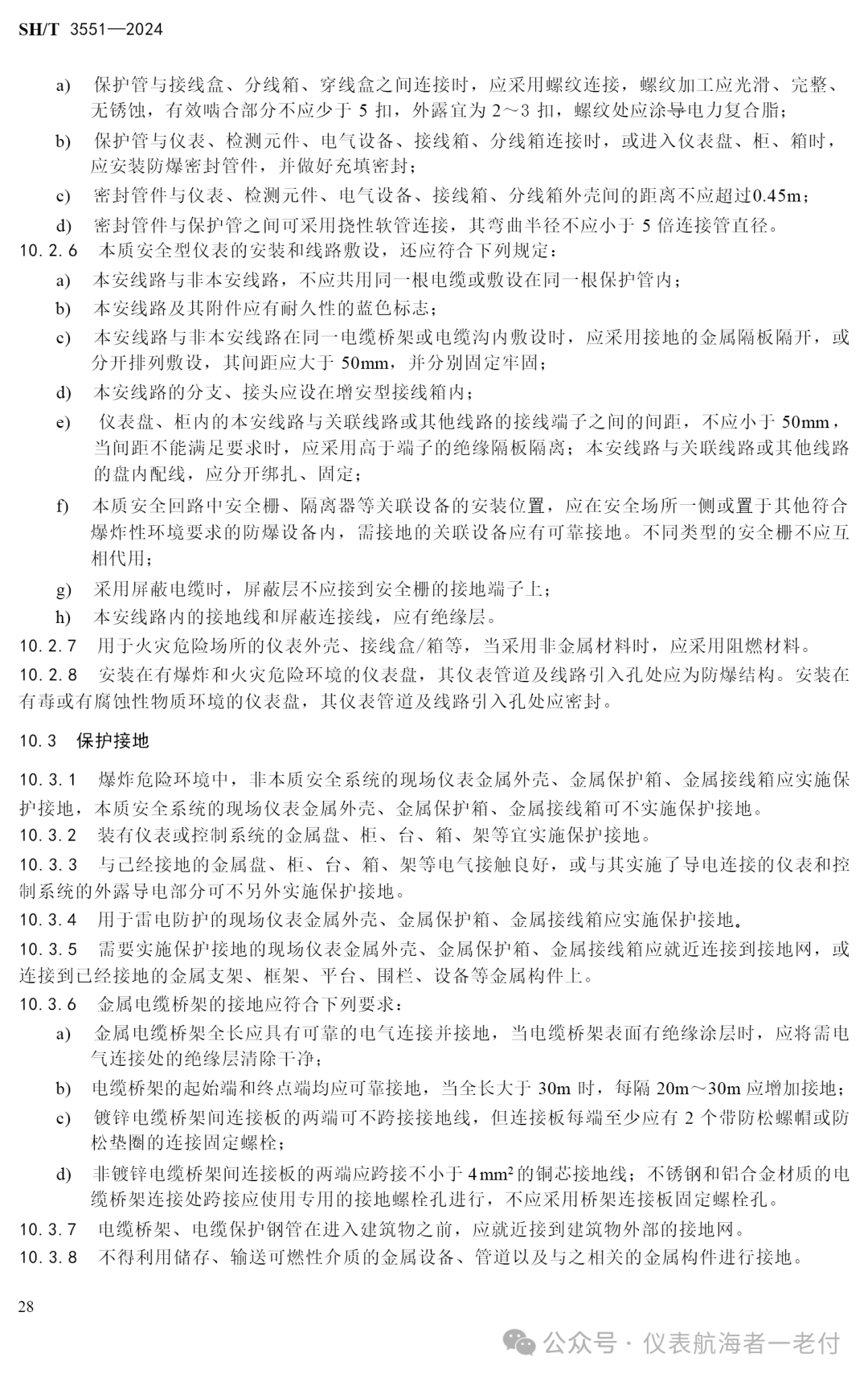

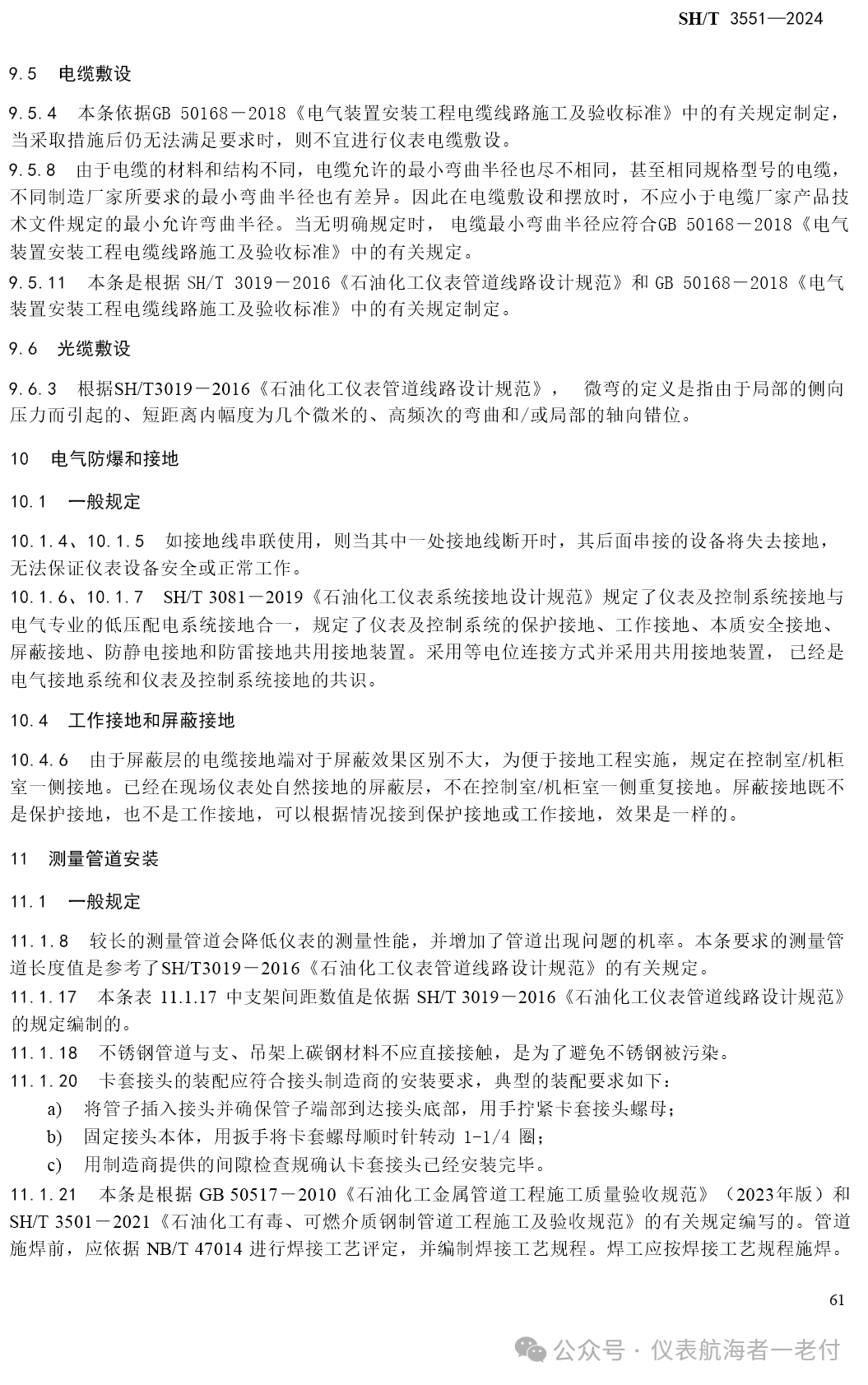

6. 接地与防爆：对仪表接地和电气防爆提出了详细要求，包括接地系统的连接方式、接地电阻值的规定以及防爆设备的选择和安装等，确保仪表系统在爆炸和火灾危险环境中的安全运行。

7. 试验与验收：增加了仪表回路试验时现场总线仪表的试验内容，确保了整个仪表系统的功能和性能符合设计要求。

三、重点条款解读

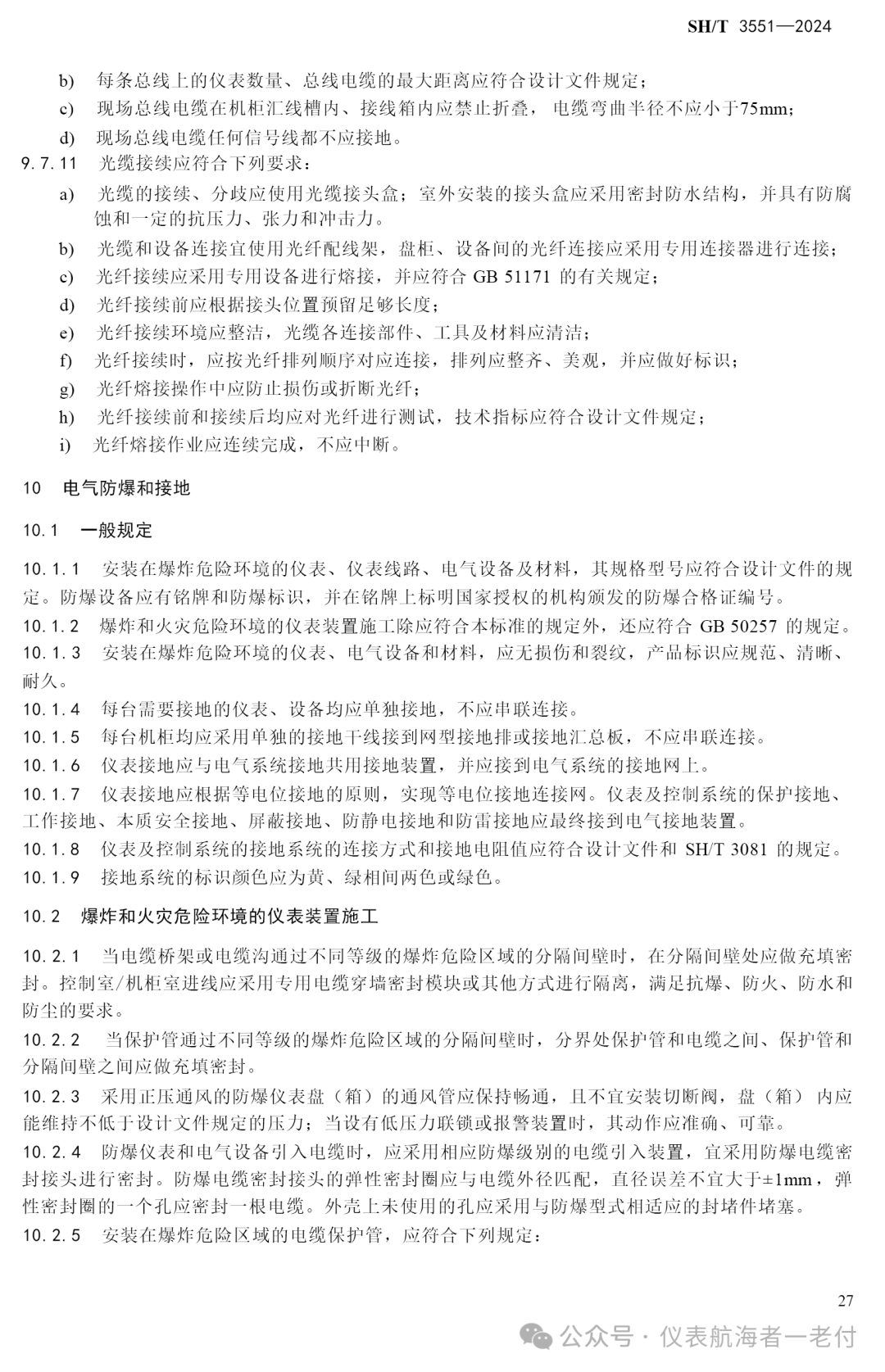

1. 电气防爆与接地：标准中明确规定了安装在爆炸危险环境的仪表、电气设备及材料的规格型号、防爆标识等要求，以及接地系统的连接方式和接地电阻值的规定。这些条款对于确保仪表系统在爆炸和火灾危险环境中的安全运行具有重要意义。

2. 现场总线仪表试验：随着现场总线技术的广泛应用，标准中增加了现场总线仪表的试验内容，以确保其通信功能和数据处理的准确性。
